Измеритель АЧХ Х1-41

Х1-41

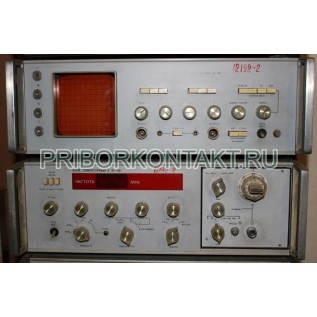

Измеритель амплитудно-частотных характеристик Х1-41

Также этот прибор может называться: Х141, Х1 41, Х1-ч1, kh1-41, kh141, kh1 41, x1-41, x141, x1 41.

Х1-41 измеритель амплитудно-частотных характеристик предназначен для измерения модулей коэффициентов передачи четырехполюсников и их амплитудно-частотных характеристик.

Измерители Х1-41 представлены комплектом прибор Х1-40 и генератором опорных частот (ГОЧ).

Технические характеристики Х1-41:

Диапазон частот - от 20 Гц до 1 МГц.

Поддиапазоны частот:

- первый (I) - от 20 Гц до 40 кГц;

- второй (II) - от 10 кГц до 1 МГц.

Полоса качания для диапазона от 20 Гц до 40 кГц:

- широкая - от 1 кГц до 2 кГц;

- узкая - от 0,1 кГц до 1 кГц.

Полоса качания Х1-41 для диапазона от 10 кГц до 1 МГц:

- широкая - от 3 кГц до 30 кГц;

- узкая - от 0,3 кГц до 3 кГц.

Относительная погрешность измерения частоты по шкале:

- первый поддиапазон - ±3 кГц;

- второй поддиапазон - ±30 кГц.

Погрешность измерения ослабления:

- при ослаблениях менее 15 дБ - ±(0,3+0,06Ах) дБ;

- при ослаблениях менее 40 дБ - ±1 дБ.

Собственная частотная неравномерность амплитудной характеристики:

- в линейном масштабе - ±0,4 дБ;

- в логарифмическом масштабе - ±1,5 дБ.

Импеданс измерителя Х1-41:

- выхода - 75 Ом; 150 Ом; 600 Ом; 1000 Ом.

- входа - 300 кОм; 40 пФ.

Генератор опорных частот формирует 11 специальных частотных меток на характерных частотах - 3 кГц; 128 кГц; 465 кГц.

Чувствительность канала вертикального отклонения - 1 мм/мВ.

Возможность измерений с помощью пробника:

- малоемкостного - 17 пФ;

- высокоомного - 100 кОм.

Частотные метки для определения ширины частотной полосы объектов - через 1 кГц; 10 кГц; 100 кГц.

Амплитудная модуляция Х1-41:

- глубина - 30%;

- задается сигналом 1 В с внешнего генератора.

Диапазон частот модуляции - от 20 Гц до 1 кГц.

Питание - от сети переменного тока.

Частота питания - от 50±0,5 Гц; 400±4 Гц.

Напряжение питания - 220±22 В; 220±11 В.

Потребляемая мощность:

- Х1-40 - 1000 В·А;

- генератора ГОЧ - 10 В·А.

Габаритные размеры:

- Х1-40 - 480×225×475 мм;

- ГОЧ - 165×156×288 мм.

Масса:

- Х1-40 - 35 кг;

- генератора ГОЧ - 3 кг.

Приборы Х1-41 используются для панорамного наблюдения формы и измерения величин неравномерности амплитудно-частотных характеристик.
