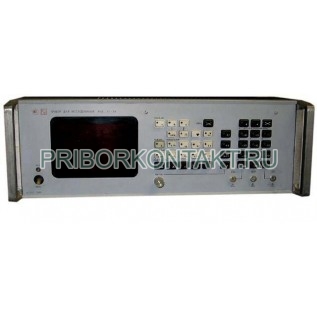

Прибор для исследования амплитудно частотных характеристик Х1-54

Прибор для исследования амплитудно частотных характеристик Х1-54 (также обозначается как Х154, Х-1-54, Х 1 54, X1-54, X154 и другие близкие варианты написания) предназначен для измерения и отображения АЧХ радиотехнических устройств. Комплекс обеспечивает цифровой отсчет основных параметров и формирование амплитудно частотной характеристики на экране осциллографического индикатора. Измерительный тракт выполнен на коаксиальных разъемах канала 7/3,04 мм с волновым сопротивлением 50 Ом, что позволяет напрямую подключать согласованные ВЧ узлы и четырехполюсники.

Назначение и область применения Х1-54

Прибор Х1-54 используют как базовое средство настройки и контроля частотных трактов в лабораторных и производственных условиях. Основные области применения:

измерение и наблюдение амплитудно частотных характеристик радиотрактов, фильтров, усилителей и согласующих устройств;

настройка полосовых, заградительных и корректирующих фильтров в диапазоне от 0,1 МГц до 150 МГц;

оценка неравномерности усиления и затухания, определение ширины полосы пропускания и крутизны скатов;

измерение относительных амплитуд согласованных четырехполюсников в линейном и логарифмическом масштабах;

использование в составе измерительных стендов и автоматизированных комплексов для контроля параметров радиотехнической аппаратуры;

учебные и исследовательские работы, где требуется наглядное отображение АЧХ и цифровой отсчет частоты.

Функциональные возможности и особенности Х1-54

Х1-54 представляет собой двухблочный измерительный комплекс, включающий генератор качающейся частоты и индикаторный блок. Прибор обеспечивает следующие функции:

два рабочих поддиапазона частот: 0,1 МГц - 5,7 МГц и 5,6 МГц - 150 МГц с перекрытием по границе;

автоматическое частотное качание с возможностью изменения полосы качания от минимальных значений до полного поддиапазона;

отображение АЧХ исследуемого устройства на экране осциллографического индикатора с цифровым отсчетом частоты;

использование гетеродинного способа преобразования или широкополосного амплитудного детектирования в зависимости от измерительной схемы;

регулировка выходного уровня генератора качающейся частоты в широких пределах с дискретной установкой ослабления;

измерение относительных амплитуд в линейном и логарифмическом масштабах с нормированной погрешностью;

возможность работы с согласованными измерительными головками, смесителями и аттенюаторами с заданным КСВН;

обеспечение электрической прочности изоляции и стабильности показаний после прогрева, необходимого для выхода на рабочий режим.

Технические характеристики Х1-54

Основные технические параметры прибора сведены в таблицу.

Параметр	Значение
Назначение	измерение и наблюдение амплитудно частотных характеристик радиоустройств с цифровым отсчетом
Тип входных разъемов измерительного тракта	коаксиальные разъемы канала 7/3,04 мм, волновое сопротивление 50 Ом
Диапазон температур эксплуатации	от 5 °C до 40 °C (от 278 К до 313 К)
Относительная влажность	до 98 % при температуре 25 °C (298 К)
Атмосферное давление	от 60 кПа до 100 кПа (от 450 мм рт. ст. до 750 мм рт. ст.)
Рабочий диапазон частот	0,1 МГц - 150 МГц (поддиапазоны 0,1 - 5,7 МГц и 5,6 - 150 МГц)
Погрешность измерения частоты	±(3·10^-4·f + 0,05·Δf) Гц, с предельными значениями от ±280 Гц до ±6 кГц в первом поддиапазоне и от ±2,5 кГц до ±150 кГц во втором
Полоса качания, первый поддиапазон 0,1 - 5,7 МГц (минимальные настройки)	от 1,5·10^3 Гц до 1,5 МГц и от 15·10^3 Гц до 5,7 МГц
Полоса качания, второй поддиапазон 5,6 - 150 МГц (минимальные настройки)	от 15·10^3 Гц до 15 МГц и от 150·10^3 Гц до 150 МГц
Максимальная полоса качания в каждом поддиапазоне	весь выбранный поддиапазон
Ширина спектра выходного сигнала ГКЧ вблизи несущей на уровне -10 дБ	не более 450 Гц и 3·10^-3·f
Отклонение частотного масштаба на экране от линейного закона	в пределах каждого поддиапазона не более ±5 %
Выходное напряжение генератора качающейся частоты на согласованной нагрузке 50 Ом	не менее 225 мВ (примерно 1 мВт по мощности)
Диапазон регулировки выходного напряжения ГКЧ	от 0 дБ до -50 дБ относительно максимального уровня, шаг 10 дБ, погрешность не более ±(0,5 + 0,04·A) дБ, где A - введенное ослабление в дБ
Неравномерность уровня выходного напряжения (мощности) ГКЧ по частоте	в каждом поддиапазоне не более ±1,5 дБ при работе на согласованную нагрузку
Неравномерность собственной АЧХ в максимальной полосе качания в режиме калибровки	не более ±0,4 дБ
Погрешность измерения относительной амплитуды в линейном масштабе	в диапазоне 0 - 20 дБ не более ±(0,4 + 0,05·A) дБ, где A - относительная амплитуда в измеряемой точке в дБ
Погрешность измерения относительной амплитуды в логарифмическом масштабе	не более 1,5 дБ в динамическом диапазоне от 20 дБ до 70 дБ при гетеродинном способе и от 20 дБ до 30 дБ при широкополосном детектировании
Пределы измерения относительной амплитуды при гетеродинном способе	не менее 120 дБ при динамическом диапазоне воспроизведения не менее 70 дБ
Пределы измерения относительной амплитуды при широкополосном амплитудном детектировании	не менее 80 дБ при динамическом диапазоне воспроизведения не менее 30 дБ
Выходное сопротивление ГКЧ до 30 МГц	50 Ом ±10 Ом
КСВН выхода ГКЧ выше 30 МГц	не более 1,3
КСВН внешних измерительных узлов (согласованная детекторная головка, измерительный смеситель, пара аттенюаторов переходов 50 Ом - 75 Ом)	не более 1,2
Уровень паразитных составляющих выходного сигнала ГКЧ	не выше -25 дБ
Входное сопротивление высокоомной детекторной головки на 100 МГц	не менее 2 кОм
Входная емкость высокоомной детекторной головки	не более 4 пФ
Испытательное напряжение изоляции между входом сетевого разъема и корпусом	переменное 1500 В без пробоя и поверхностного перекрытия
Сопротивление изоляции "вход сетевого разъема - корпус"	не менее 20 МОм в нормальных условиях
Время установления рабочего режима	15 мин до достижения нормируемых характеристик
Допустимая продолжительность непрерывной работы	не менее 16 ч в рабочих условиях при сохранении характеристик в пределах норм
Питание	от сети переменного тока 220 В ±22 В, частота 50 Гц ±1 Гц
Потребляемая мощность	не более 320 В·А
Габариты блока ГКЧ	примерно 488 × 481 × 93 мм
Габариты индикаторного блока	порядка 488 × 505 × 173 мм
Масса блока ГКЧ	около 14 кг
Масса индикаторного блока	около 22 кг

Параметр

Значение

Назначение

измерение и наблюдение амплитудно частотных характеристик радиоустройств с цифровым отсчетом

Тип входных разъемов измерительного тракта

коаксиальные разъемы канала 7/3,04 мм, волновое сопротивление 50 Ом

Диапазон температур эксплуатации

от 5 °C до 40 °C (от 278 К до 313 К)

Относительная влажность

до 98 % при температуре 25 °C (298 К)

Атмосферное давление

от 60 кПа до 100 кПа (от 450 мм рт. ст. до 750 мм рт. ст.)

Рабочий диапазон частот

0,1 МГц - 150 МГц (поддиапазоны 0,1 - 5,7 МГц и 5,6 - 150 МГц)

Погрешность измерения частоты

±(3·10^-4·f + 0,05·Δf) Гц, с предельными значениями от ±280 Гц до ±6 кГц в первом поддиапазоне и от ±2,5 кГц до ±150 кГц во втором

Полоса качания, первый поддиапазон 0,1 - 5,7 МГц (минимальные настройки)

от 1,5·10^3 Гц до 1,5 МГц и от 15·10^3 Гц до 5,7 МГц

Полоса качания, второй поддиапазон 5,6 - 150 МГц (минимальные настройки)

от 15·10^3 Гц до 15 МГц и от 150·10^3 Гц до 150 МГц

Максимальная полоса качания в каждом поддиапазоне

весь выбранный поддиапазон

Ширина спектра выходного сигнала ГКЧ вблизи несущей на уровне -10 дБ

не более 450 Гц и 3·10^-3·f

Отклонение частотного масштаба на экране от линейного закона

в пределах каждого поддиапазона не более ±5 %

Выходное напряжение генератора качающейся частоты на согласованной нагрузке 50 Ом

не менее 225 мВ (примерно 1 мВт по мощности)

Диапазон регулировки выходного напряжения ГКЧ

от 0 дБ до -50 дБ относительно максимального уровня, шаг 10 дБ, погрешность не более ±(0,5 + 0,04·A) дБ, где A - введенное ослабление в дБ

Неравномерность уровня выходного напряжения (мощности) ГКЧ по частоте

в каждом поддиапазоне не более ±1,5 дБ при работе на согласованную нагрузку

Неравномерность собственной АЧХ в максимальной полосе качания в режиме калибровки

не более ±0,4 дБ

Погрешность измерения относительной амплитуды в линейном масштабе

в диапазоне 0 - 20 дБ не более ±(0,4 + 0,05·A) дБ, где A - относительная амплитуда в измеряемой точке в дБ

Погрешность измерения относительной амплитуды в логарифмическом масштабе

не более 1,5 дБ в динамическом диапазоне от 20 дБ до 70 дБ при гетеродинном способе и от 20 дБ до 30 дБ при широкополосном детектировании

Пределы измерения относительной амплитуды при гетеродинном способе

не менее 120 дБ при динамическом диапазоне воспроизведения не менее 70 дБ

Пределы измерения относительной амплитуды при широкополосном амплитудном детектировании

не менее 80 дБ при динамическом диапазоне воспроизведения не менее 30 дБ

Выходное сопротивление ГКЧ до 30 МГц

50 Ом ±10 Ом

КСВН выхода ГКЧ выше 30 МГц

не более 1,3

КСВН внешних измерительных узлов (согласованная детекторная головка, измерительный смеситель, пара аттенюаторов переходов 50 Ом - 75 Ом)

не более 1,2

Уровень паразитных составляющих выходного сигнала ГКЧ

не выше -25 дБ

Входное сопротивление высокоомной детекторной головки на 100 МГц

не менее 2 кОм

Входная емкость высокоомной детекторной головки

не более 4 пФ

Испытательное напряжение изоляции между входом сетевого разъема и корпусом

переменное 1500 В без пробоя и поверхностного перекрытия

Сопротивление изоляции "вход сетевого разъема - корпус"

не менее 20 МОм в нормальных условиях

Время установления рабочего режима

15 мин до достижения нормируемых характеристик

Допустимая продолжительность непрерывной работы

не менее 16 ч в рабочих условиях при сохранении характеристик в пределах норм

Питание

от сети переменного тока 220 В ±22 В, частота 50 Гц ±1 Гц

Потребляемая мощность

не более 320 В·А

Габариты блока ГКЧ

примерно 488 × 481 × 93 мм

Габариты индикаторного блока

порядка 488 × 505 × 173 мм

Масса блока ГКЧ

около 14 кг

Масса индикаторного блока

около 22 кг

Конструкция и эксплуатационные особенности

Комплекс Х1-54 включает генератор качающейся частоты в виде отдельного блока и индикатор с осциллографической трубкой. На лицевых панелях размещены органы управления поддиапазонами, полосой качания, выходным уровнем ГКЧ, режимами измерения и калибровки, а также разъемы для подключения измеряемых устройств и внешних измерительных узлов. Разметка шкал и элементов управления упрощает выбор режима и интерпретацию результатов.

Конструкция рассчитана на длительную работу в лабораторных и цеховых условиях при повышенной влажности и широком диапазоне давления. Для получения стабильных результатов измерений рекомендуется соблюдать время прогрева не менее 15 минут, подключать прибор к стабилизированной сети питания и использовать согласованные кабели и нагрузки. Электрическая прочность и сопротивление изоляции позволяют безопасно эксплуатировать прибор в составе профессиональных измерительных стендов.

Преимущества применения Х1-54

широкий частотный диапазон 0,1 - 150 МГц с удобной разбивкой на поддиапазоны;

гибкая настройка полосы качания - от узких участков до охвата всего поддиапазона;

малые собственные искажения и неравномерность АЧХ в режиме калибровки;

высокая точность измерения частоты и относительных амплитуд в линейном и логарифмическом масштабах;

возможность работы как с согласованными четырехполюсниками, так и с высокоомными детекторными головками;

надежная изоляция и устойчивость к эксплуатационным факторам при длительной непрерывной работе;

разделение на блок ГКЧ и индикатор, удобное для встраивания в измерительные комплексы и стенды.
