Измеритель АЧХ К2Х-77

К2Х-77

Измеритель амплитудно-частотных и фазо-частотных характеристик К2Х-77

Также этот прибор может называться: К2Х77, К2Х 77, k2kh-77, k2kh77, k2kh 77, k2x-77, k2x77, k2x 77.

К2Х-77 измеритель амплитудно-частотных и фазо-частотных характеристик предназначен для:

- наблюдения и измерения амплитудно-частотных (АЧХ) и фазо-частотных характеристик (ФЧХ) радиоустройств;

- измерения параметров цепей с сосредоточенными постоянными (|z|, R, L, C);

- селективного измерения постоянного напряжения и мощности радиосигналов с цифровым отсчетом результатов измерения и воспроизведением АЧХ и ФЧХ на экране монитора ЭВМ.

Технические характеристики К2Х-77:

Диапазон частот:

- первый выход - от 20 Гц до 200 кГц;

- второй выход - от 10 кГц до 150 МГц.

Полоса перестройки:

- первый выход - от 0,1 Гц до 199,8 кГц;

- второй выход - от 0,1 кГц до 149,9 МГц.

Погрешность измерения частоты f - ±(0,1+1·10^-5f) Гц.

Параметры генератора-синтезатора частот (ГКЧ):

Нестабильность частоты за 10 мин - 10^-6f Гц

Ширина спектра установки К2Х-77 вблизи несущей сигнала на втором выходе на уровне -10 дБ - 0,1 кГц.

Среднеквадратическое значение выходного напряжения:

- первый выход - 6 В;

- второй выход - 225 мВ (1 мВт).

Уровень паразитных колебаний выходного сигнала - не более -25 дБ.

Выходное напряжение К2Х-77:

- пределы изменения - от 0 до -65 дБ;

- погрешность - ±(0,3+0,03|А|) дБ.

Пределы измерения модуля коэффициента передачи - от 0 до -70 дБ:

- при гетеродинном способе преобразования - от 0 до -60 дБ (первый выход);

- при широкополосном амплитудном детектировании - от 0 до -40 дБ (второй выход).

Пределы измерения фазы коэффициента передачи - от 0° до ±180°.

Погрешность измерения К2Х-77:

- модуля коэффициента передачи - ±(0,2+0,04Ах) дБ;

- фазы коэффициента передачи - ±(3+0,05Ах)°.

Диапазоны измерения сопротивлений в частотном диапазоне от 10 кГц до 150 МГц - от 10 Ом до 50 кОм.

Режим анализа спектра:

Диапазон:

- рабочих частот - от 10 кГц до 150 МГц;

- измерения мощности - от -80 дБм до 0.

Погрешность измерения мощности - ±(1,5+0,02·|Рх|) дБм.

Полоса обзора - от 0,1 кГц до 149,9 МГц.

Измерительный канал - 7/3,04 мм; 16/4,6 мм; СР-50-74П.

Потребляемая мощность измерителя К2Х-77 - не более 300 В·А.

Наработка на отказ - 10 000 ч.

Рабочий диапазон температур - от +5° С до +40° С.

Габаритный размер:

- генератора - 488×481×90 мм;

- преобразователя - 488×505×173 мм.

Масса:

- генератора - 14 кг;

- преобразователя - 18 кг.

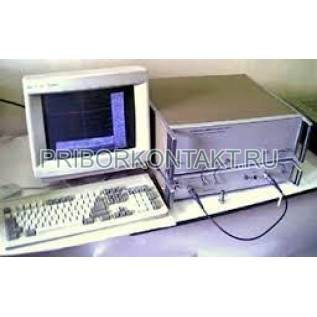

Измерители К2Х-77 состоят из:

- генератора-синтезатора частот (ГКЧ);

- преобразователя аналого-измерительного (ПАИ);

- ЭВМ;

- внешние узлы.

Установка измерительная К2Х-77 производит:

- анализ спектра входных сигналов;

- измерения модуля и фазы коэффициента передачи;

- измерение частоты и мощности входных сигналов;

- измерения модуля комплексного сопротивления |z|, активных, R и G, и реактивных, wL и wC сопротивлений;

- запись результатов измерения в файл;

- вывод результатов измерения в цифровом и графическом виде на принтер.
