Измеритель АЧХ Х1-40

Х1-40

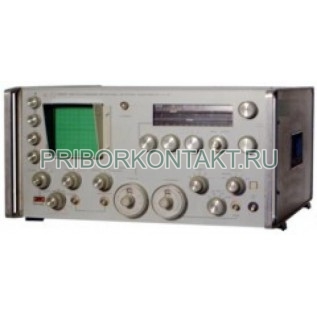

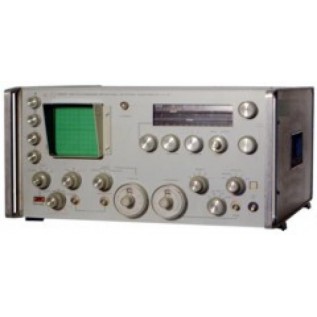

Измеритель амплитудно-частотных характеристик Х1-40

Также этот прибор может называться: Х1 40, Х140, Х1-чо, kh-40, kh 40, kh40.

Х1-40 измеритель АЧХ предназначен для измерения частотных параметров наблюдаемых АЧХ в приборе предусмотрена сетка частотных меток, синхронизированных кварцевыми резонаторами, и возможность получения частотной метки от внешнего генератора.

Технические характеристики Х1-40:

Диапазон частот - от 20 Гц до 1 МГц.

Полоса качания частоты (меняется плавно) - от 100 Гц до 30 кГц.

Частотные метки через - 1 кГц; 10 кГц; 100 кГц.

Погрешность измерения частоты при полосе качения частоты не менее 1 кГц - ±(2·10^-4·f+0,05·Δf).

Динамический диапазон прибора измеритель Х1-40:

- в линейном масштабе - 15 дБ;

- в логарифмическом масштабе - 40 дБ.

Неравномерность собственной АЧХ в полосе качания:

- в линейном масштабе - ±0,4 дБ;

- в логарифмическом масштабе - ±1,5 дБ.

Выходное напряжение при R_вых=600 Ом - 2 В.

Уровень комбинационных и гармонических составляющих выходного напряжения - менее 30 дБ.

Потребляемая мощность Х1-40 - не более 100 В·А.

Габаритные размеры - 495×475×255 мм.

Масса - не более 35 кг.

В измерителе Х1-40 предусмотрены дополнительные специальные частотные метки для измерения полосы пропускания исследуемых радиоустройств на различных уровнях ослабления, что позволяет значительно повысить производительность при данном виде измерений.

Коммутация сигналов измерительного канала и канала сравнения в Х1-40 производится автоматически через период качания или вручную.

Предприятие-изготовитель предоставляет гарантию соответствия приборов измерители АЧХ Х1-40 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
