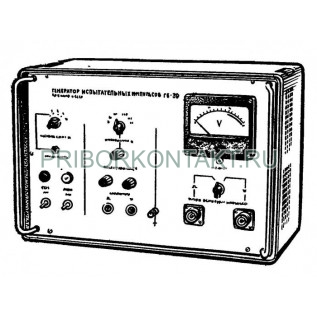

Генератор испытательных импульсов Г5-39

Также этот прибор может называться: Г5 39, Г539, g5-39, g5 39, g539.

Г5-39 генератор испытательных импульсов с калиброванной формой импульсов предназначен для проверки переходных характеристик параметров тракта вертикального отклонения луча осциллографов или широкополосных усилителей в полосе частот до 100 МГц.

Генераторы Г5-39 используются в цифровых и счетных системах, при измерении разрешающей способности счетчиков, пересчетных устройств, схем совпадения, для создания импульсной кодовой модуляции. Применяются для настройки и испытания различной радиоизмерительной и радиоэлектронной аппаратуры

Технические характеристики Г5-39:

Неравномерность вершины - 2%.

Кратковременная нестабильность задержки - 0,3 нс.

Выход синхроимпульса:

- длительность - 0,3±0,1 мкс;

- амплитуда - от 20 В до 50 В.

Длительность:

- импульса - не менее 300 нс;

- фронта импульса - 1,2 нс;

- среза импульса - 10 нс.

Частота следования Г5-39 - 1 кГц; 3 кГц; 5 кГц; 10 кГц.

Амплитуда - 50 В.

Нагрузка - 50 Ом.

Погрешность установки:

- амплитуды - 2%;

- частоты - 10%.

Выброси на вершине генератора Г5-39 - 5%.

Пределы ослабления амплитуды - от 0 до 59 дБ.

Временной сдвиг (синхроимпульса относительно испытательного) - от 0 до 300 нс.

Форма импульса - прямоугольная.

Полярность импульса - любая.

Потребляемая мощность Г5-39 генератора - 500 В·А.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Габаритные размеры - 480×320×475 мм.

Масса - не более 35 кг.

Условия эксплуатации Г5-39:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 80%.
