Генератор Генератор импульсов Г5-41

Также этот прибор может называться: Г5 41, Г541, g5-41, g5 41, g541.

Г5-41 генератор импульсов предназначений для проверки плоской части переходных характеристик усилителей тракта вертикального отклонения луча осциллографа с полосой частот от 0 до 7 МГц, а также тракты вертикального отклонения луча осциллографов с той же полосой частот по таким параметрам, как время нарастания, время установления, выброс на вершине, неравномерность плоской части вершины импульсов.

Генераторы Г5-41 формируют испытательные прямоугольные импульсы отрицательной полярности и прямоугольные импульсы в виде меандра положительной полярности на двух независимых выходах.

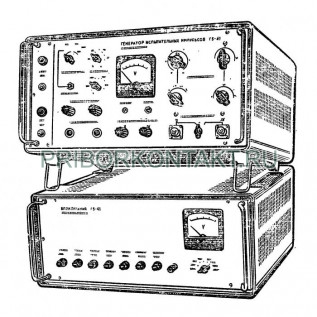

В состав прибора входят генератор и блок питания.

Длительность импульсов:

- на выходе І - 10 мкс;

- на выходе II - 0,1 с; 1,6 мс.

Частота повторения импульсов:

- на выходе І - 0,1 кГц; 0,3 кГц; 1 кГц;

- на выходе II - 5 Гц; 0,3 кГц.

Выход синхроимпульса:

- амплитуда - от 20 В до 50 В;

- длительность - 1±0,3 мкс.

Длительность фронта генератора Г5-41:

- на выходе І - 20 нс;

- на выходе II - 0,2 мкс.

Длительность среза:

- на выходе І - 0,2 мкс;

- на выходе II - 10 мкс.

Амплитуда импульсов:

- на выходе І - 100 В;

- на выходе II - от 1 В до 100 В.

Нагрузка Г5-41:

- на выходе І - 100 Ом;

- на выходе II - 5 кОм.

Ослабление амплитуды - 40 дБ.

Временный сдвиг относительно синхроимпульса:

- на выходе І - от 0 до 1 мкс;

- на выходе II - от 0 до 1 мкс.

Выброс на вершине:

- на выходе І - 5%;

- на выходе II - 1%.

Неравномерность вершины:

- на выходе І - 1%;

- на выходе II - 1%.

Погрешность установки амплитуды - ±(0,1?U+0,2) В.

Погрешность установки частоты - 10%.

Потребляемая мощность генератора импульсов Г5-41 - 600 В·А.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Габаритные размеры:

- генератор - 480?238?435 мм;

- блок питания - 480?198?435 мм.

Масса:

- генератор - не более 17 кг;

- блок питания - не более 30 кг.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 80%.
