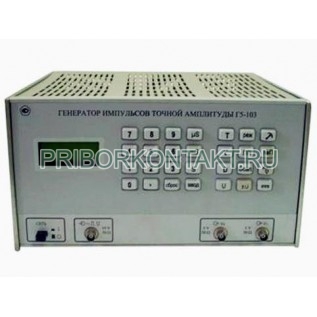

Генератор импульсов точной амплитуды Г5-103

Также этот прибор может называться: Г5103, Г5 103, Г5-10з, Г5-1оз, g5-103, g5103, g5 103.

Г5-103 генератор импульсов точной амплитуды представляет собой источник импульсных сигналов с прецизионными амплитудой, периодом повторения и временным сдвигом.

Генераторы Г5-103 являются лабораторными измерительными приборами точной амплитуды микросекундного диапазона.

Сфера применения: для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике и измерительной технике.

Технические характеристики Г5-103:

Амплитуда основных импульсов - от 10 мВ до 10 В.

Период повторения основных импульсов - от 0,1 мкс до 10 с.

Погрешность установки амплитуды - ±(0,01U+2мВ).

Временной сдвиг Г5-103 относительно синхроимпульса - от 0 до 9999999 мкс.

Погрешность установки временного сдвига:

- ±(1·10^-6t+10 нс);

- ±(1·10^-6T+0,5 нс);

- ±(1·10^-6D+0,5 нс).

Длительность основных импульсов - от 0,05 мкс до 9999999 мкс.

Длительность фронта и среза - не более 10 нс.

Сопротивление нагрузки Г5-103 - 50±2,5 Ом.

Средняя наработка на отказ - не менее 10 000 ч.

Режимы запуска:

- внутренний;

- внешний;

- разовый механический.

Режим постоянного тока на выходе.

Полярность Г5-103- положительная; отрицательная.

Два синхроимпульса - V0; V1.

Дистанционное управление - КОП.

Питание:

- напряжение - 220 В;

- частота - 50 Гц.

Потребляемая мощность генератора Г5-103 - не более 50 В·А.

Температура эксплуатации - от +5° С до +40° С.

Габаритные размеры:

- генератор - 327×320×173 мм;

- выносной блок - 112×98×39 мм.

Масса:

- генератор - 8 кг;

- выносной блок - 0,5 кг.
