Генератор импульсов Г5-2А

Г5-2А

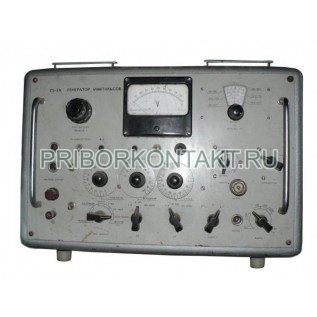

Генератор импульсов Г5-2А

Также этот прибор может называться: Г5 2А, Г52А, g5-2a, g5 2a, g52a.

Г5-2А генератор импульсов предназначен для калибровки интервалов времени, исследование переходных процессов

Генераторы Г5-2А формируют импульсы прямоугольной формы с регулированным спадом любой полярности.

Технические характеристики Г5-2А:

Длительность импульсов - от 1 мкс до 400 мкс.

Частота повторения импульсов - от 0,5 Гц до 5 кГц.

Выход синхроимпульса:

- амплитуда - 15 В;

- длительность - от 0,2 мкс до 0,7 мкс.

Длительность среза - от 1 мкс до 200 мкс.

Длительность фронта:

- основной выход - от 15 нс до 20 нс;

- дополнительный выход - от 50 нс до 750 нс.

Выбросы генератора Г5-2А:

- основной выход - от 1% до 2%;

- дополнительный выход - от 5% до 10%.

Амплитуда (при указанной ниже нагрузке):

- основной выход - 1 В;

- дополнительный выход - 100 В.

Нагрузка:

- основной выход - 75 Ом;

- дополнительный выход - 1,5 кОм.

Ослабление амплитуды генератора Г5-2А - 40 дБ.

Временной сдвиг от синхроимпульса - не более 0,5 мкс.

Погрешность установки длительности импульсов - 10%.

Погрешность установки амплитуды:

- основной выход без аттенюатора - 1,5%;

- основной выход с аттенюатором - 4,5%;

- дополнительный выход - 1,5%.

Потребляемая мощность - 250 В·А.

Питание от сети переменного тока:

- частотой - 50 Гц;

- напряжением - 220 В.

Габаритные размеры - 566×373×335 мм.

Масса - не более 26 кг.

Выходы - основной и дополнительный.

Условия эксплуатации Г5-2А:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
