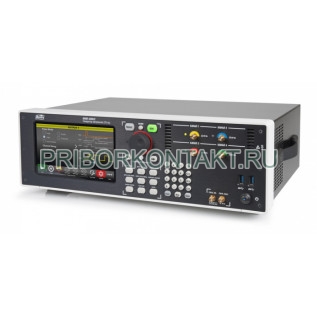

Генератор импульсов АКИП-3309/2

Генератор импульсов АКИП-3309/2

Программно-аппаратная архитектура обеспечивает возможность генерации сложных импульсов и последовательностей, в том числе выдачу однократного или парных импульсов (double pulse), последовательности из 3-х или 4-х импульсов (trial/ quad pulse) с полностью независимыми временными параметрами. Выходной импульс имеет минимальный выброс на вершине и в паузе (overshoot) и минимальную неравномерность вершины (ringing).

Генератор имеет цифро-аналоговый преобразователь (ЦАП/ DAC) с частотой дискретизации 16 ГГц в реальном времени и 16-битным разрешением по вертикали. Благодаря этому обеспечивается превосходное воспроизведение и точность формы выходного колебания (signal integrity) в сочетании с простым в использовании пользовательским интерфейсом на основе сенсорного дисплея (SimpleRider™). Настройка и генерация требуемого импульса потребует буквально нескольких касаний экрана генератора.

Технология RiderEdge™ обеспечивает на всех каналах формирование импульсного сигнала прямоугольной формы с быстрым фронтом и максимальной частотой следования до 60 МГц.

Генератор субнаносекундных импульсов

Серия АКИП-3309 состоит из двух моделей генераторов импульсов с быстрым временем нарастания, которые обеспечивают первоклассную целостность сигнала и простой в использовании интерфейс сенсорного дисплея (SimpleRider™), позволяющий создавать импульсы в несколько касаний экрана.
Выходное напряжение сигнала можно регулировать до 5 В пик-пик с фронтом 70 пс.
Мощная архитектура обеспечивает возможность создания расширенных импульсных последовательностей, таких как двойной или четверной импульс, с полностью независимыми временными параметрами. Максимальная частота повторения генератора импульсов АКИП-3309 составляет 800 МГц, а минимальная ширина импульса - 300 пс @ 5 В.
Будь то генерация сложной последовательности импульсов, серии радиолокационных импульсов, импульсов для передовых физических исследований, лазерных и оптических экспериментов и испытаний полупроводников, АКИП-3309 - идеальный партнер для всех ваших самых сложных испытаний и передовых приложений.
Вы можете объединить несколько импульсов вместе для получения двойных, тройных и четверных импульсов, которые очень полезны при тестировании полупроводников, разработке радаров и лазерных/оптических экспериментах.
Генераторы импульсов Active Technologies серии АКИП-3309 позволяют легко создавать импульсы с различной шириной импульса, частотой повторения и амплитудой, используя графический интерфейс и сенсорный дисплей.
Благодаря этому решению можно сэкономить время на разработку импульсной системы и сконцентрировать усилия на задачах проектирования и испытания радара.
Новые технологии, применяемые в энергонезависимой оперативной памяти, с каждым днем требуют более быстрых импульсов: АКИП-3309 с временным разрешением 10 пс в сочетании с вертикальным разрешением 10 мВ - идеальный выбор для таких требований.

Основные характеристики

Длительность фронта/среза 95 пс (симметричное) для уровней 10 % - 90 %
Амплитуда импульса до 5 В на 50 Ом с аппаратным смещением ± 2.5 В
Минимальная ширина импульса: 300 пс
Среднеквадратичное значение джиттера: 4 пс
Частота повторения 800 МГц
