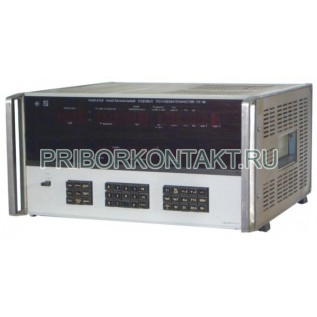

Генератор импульсов Г5-80

Генератор импульсов Г5-80

Г5-80 (Г580, Г5 80, g5-80, g580, g5 80) - многоканальный генератор кодовых последовательностей, рассчитанный на формирование импульсных слов и синхросигналов с изменяемой структурой. Прибор ориентирован на работу с цифровыми устройствами и позволяет воспроизводить тестовые воздействия по заданной временной диаграмме.

Назначение

Генератор импульсов Г5-80 предназначен для выдачи кодовых последовательностей на выходах до 16 каналов. Поддерживается формирование бинарных кодов и функций в параллельном и последовательном представлении, а также генерация контрольных, проверочных и диагностических тестов. Дополнительно прибор используется как источник синхросигналов для согласования работы сложных импульсных комплексов.

Области применения

• проверка и контроль многовходовых ИС, СИС и БИС, включая микропроцессоры;
• настройка и диагностика многовходовых цифровых и вычислительных узлов, блоков и систем;
• системы связи с импульсно-кодовой модуляцией - формирование и распределение синхронизации;
• испытания устройств, требующих согласованной многоканальной временной диаграммы.

Функции и особенности

• синфазная 16-канальная архитектура формирования кодовых последовательностей;
• задание структуры слов и режимов выдачи с возможностью повторов последовательности;
• форматы выходных импульсов RZ (с возвратом к нулю) и NRZ (без возврата к нулю);
• управление с передней панели или через КОП при работе в составе АИС;
• встроенная микро-ЭВМ «Электроника С5-12» для организации режимов и хранения данных;
• сохранение записанной кодовой информации до 500 часов после отключения питания.

Технические характеристики

Конструкция и эксплуатационные особенности

Г5-80 выполнен как стационарный лабораторный прибор с многоканальными выходами и встроенными средствами управления. Для интеграции в автоматизированные измерительные комплексы предусмотрено управление через КОП. Сохранение кодовой информации после отключения питания упрощает повторяемые испытания и ускоряет подготовку к измерениям при регламентных работах.

Преимущества применения

• возможность построения многоканальных кодовых воздействий с согласованием по времени;
• поддержка типовых логических уровней (ТТЛ и ЭСЛ) для работы с широким кругом цифровых устройств;
• высокая тактовая частота до 50 МГц для тестирования быстродействующих узлов;
• гибкий внешний запуск и режимы повторения последовательностей для отладки и контроля;
• удобство применения в ручном режиме и в составе АИС.
