Генератор Генератор импульсов Г5-46

Г5-46

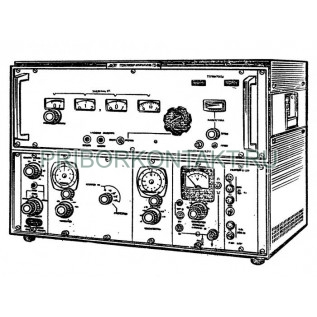

Генератор импульсов Г5-46

Также этот прибор может называться: Г5 46, Г546, g5-46, g5 46, g546.

Г5-46 генератор импульсов предназначен для формирования импульсов прямоугольной формы любой полярности с точки калиброванным временным сдвигом между импульсами, для регулировки, калибровки и испытания радиотехнической аппаратуры.

Генераторы Г5-46 можно использовать в радиолокации, системах связи и вычислительной технике.

Технические характеристики Г5-46:

Частота следования - от 1 Гц до 100 кГц.

Длительность импульсов - от 0,2 мкс до 10⁶ мкс.

Период повторения - от 10 мкс до 10⁶ мкс.

Погрешность установки периода - 0,05·T + 0,005·T_макс.

Максимальная амплитуда импульсов на нагрузке 75 Ом - 10 В.

Пределы ослабления амплитуды Г5-46:

- плавно - от 0 до 10 дБ;

- дискретно - от 0 до 50 дБ.

Погрешность установки амплитуды - 0,1 U.

Погрешность установки длительности:

- в диапазоне от 0,2 мкс до 1 мкс - 0,3·τ + 50 нс;

- в диапазоне от 1 мкс до 1 с - 0,05·τ + 0,005·τ_макс + 100 нс.

Длительность:

- фронта Г5-46 - не более 50 нс;

- среза - не более 75 нс.

Число каналов - 1.

Неравномерность вершины и исходного уровня в паузе между импульсами - не более 10%,

Минимально допустимая скважина - 2.

Временной сдвиг основного импульса относительного синхроимпульса - от 0 до 10⁶ мкс.

Погрешность установки временного сдвига Г5-46:

- в диапазоне от 0 до 100 мкс - 2·10^-4·D ±10 нс;

- в диапазоне от 100 до 10⁶ мкс - 2,5·10^-4·D +4·10^-5·D_макс.

Потребная мощность - 300 В·А.

Питание от сети:

- напряжением - 220±11 В;

- частотой - 50±0,5 Гц; 400±12 Гц.

Габаритные размеры:

- генератора - не более 530×415×370 мм;

- блока питания - не более 410×380×210 мм.

Масса:

- генератора - не более 30 кг;

- блока питания - не более 17 кг.

Генератор Г5-46 имеет блочную конструкцию, состоит из генератора и блока питания.

Конструктивно приборы выполнены в футлярах настольного типа. Собственно генераторы состоят из блоков, каждый из которых представляет собой отдельный конструктивный узел с функциональным назначением, соответствующим структурной схеме.

Генератор выдает импульс с точно калиброванным временным сдвигом относительно синхроимпульса.

В основу его работы положен принцип селектирования любого импульса из конечной серии периодической последовательности для формирования задержки.

В блоке задержки имеется электродвигатель для плавного изменения временного сдвига.

Условия эксплуатации Г5-46:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.
