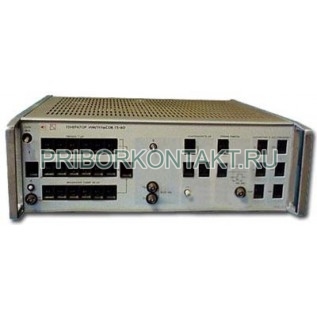

Генератор Генератор импульсов Г5-60

Генератор импульсов Г5-60 (Г560, Г5 60, G5-60, g560, G5 60)

Генератор импульсов Г5-60 предназначен для регулировки и испытания различной радиоэлектронной аппаратуры.

Предусмотрена возможность дистанционного управления всеми параметрами и переключением режимов.

В приборе генератор импульсов Г5-60 имеются два режима получения прецизионных временных интервалов. В режиме 1 формируются импульсы с прецизионным периодом и временным сдвигом, в режиме 2 - с прецизионным периодом и длительностью.

Технические характеристики приборов генераторы импульсов Г5-60:

Амплитуда основных импульсов - 0,001В-10В (50 Ом);

Погрешность установки амплитуды прибора генератор импульсов Г5-60 - 0,03U+2мВ;

Длительность импульсов:

- в режиме 1 - 10нс-1с;

- в режиме 2 - 0,1мкс-9999990мкс (при внутреннем запуске), 0,1мкс-999999мкс (при внешнем запуске);

Погрешность установки длительности прибора генератор импульсов Г5-60:

- в режиме 1 - 0,1?+3нс;

- в режиме 2 - 10^-6?+10нс;

Длительность:

- фронта - ?10нс;

- среза - ?10нс;

Выброс на вершине и в паузе, неравномерность вершины и исходного уровня в паузе между импульсами - ?1%;

Период повторения прибора генератор импульсов Г5-60:

- режим одинарных импульсов - 100нс-10с;

- режим парных импульсов - 1мкс10с;

Погрешность установки периода повторения прибора генератор импульсов Г5-60 - 10^-6Т;

Временной сдвиг (задержка) основного импульса относительно синхроимпульса:

- при внутреннем запуске - 10^-6D+3нс;

- при внешнем запуске - 10^-6D+3нс;

Временной сдвиг (задержка) второго импульса пары относительно первого:

- при внутреннем запуске - 0,1мкс-9999990мкс;

- при внешнем запуске - 0,1мкс-999999мкс;

Погрешность установки временного сдвига прибора генератор импульсов Г5-60 - 10⁶D+10нс;

Питание прибора генератор импульсов Г5-60:

- от сети переменного тока частотой 50Гц, напряжением 220В±22В;

- от сети переменного тока частотой 400Гц, напряжением 220В±11В;

Потребляемая мощность - 200В?А;

Габариты - 488х170х480мм;

Масса - 20кг.
