Генератор Генератор импульсов Г5-99

Г5-99

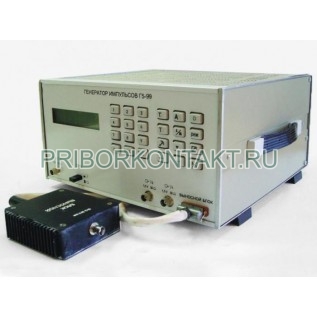

Генератор импульсов Г5-99

Также этот прибор может называться: Г599, Г5 99, g5-99, g599, g5 99.

Г5-99 генератор импульсов предназначен для регулировки и испытания импульсной и другой радиоэлектронной аппаратуры.

Генераторы импульсов Г5-99 представляют собой лабораторные измерительные приборы микросекундного диапазона и являются источниками импульсных сигналов прямоугольной формы с прецизионным периодом повторения и временным сдвигом.

Сфера применения: в радиолокации, измерительной технике, связи.

Технические характеристики Г5-99:

Число каналов - 1.

Длительность основного импульса - от 20 нс до 50 мс.

Амплитуда на внешней нагрузке с сопротивлением 50±1 Ом - от 0,5 В до 50 В.

Погрешность длительности:

- от 100 нс до 50 мс - ±(0,03t+6 нс);

- от 20 нс до 99 нс - ±(0,1t+10 нс).

Полярность Г5-99 - положительная; отрицательная.

Максимальная частота - 0,1 МГц.

Виды сигналов - меандр.

Погрешность амплитуды - ±0,1 А.

Период повторения Г5-99 - от 0,5 мкс до 10 с.

Погрешность периода следования - ± 10^-6 Т.

Временной сдвиг относительно синхроимпульса - от 0 до 5 с.

Погрешность временного сдвига - ±(3·10^-6 D+10 нс).

Длительность фронта - не более 10 нс.

Длительность среза - не более 20 нс.

Минимальная скважность - 20.

Режим запуска генератора Г5-99:

- внутренний;

- внешний;

- однократный.

Режим парных импульсов.

Два синхроимпульса - V0; V1.

Исполнение - настольный.

Средняя наработка на отказ - не менее 10 000 ч.

Напряжение - 220 В.

Частота - 50 Гц.

Потребляемая мощность Г5-99 - не более 130 В·А.

Температура эксплуатации - от +5° С до +40° С.

Габаритные размеры:

- генератор - 327×320×173 мм;

- выносной блок - 158×112×42 мм.

Масса:

- генератор - 8,1 кг;

- выносной блок - 0,5 кг.
