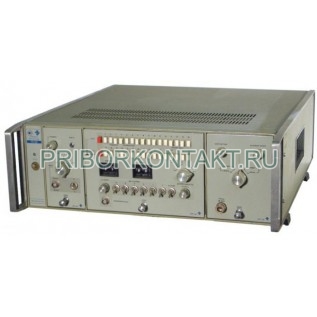

Генератор импульсов Г5-61

Г5-61

Генератор импульсов Г5-61

Также этот прибор может называться: Г5 61, Г561, Г 561, Г-561, g5-61, g5 61, g561.

Г5-61 генератор импульсов применяется для измерения статических, динамических и функциональных параметров импульсных и микроэлектронных устройств.

Генераторы Г5-61 отличаются широким диапазоном программирования основных параметров и высокой тактовой частотой (до 100 МГц).

Технические характеристики Г5-61:

Длина кодовой комбинации - 32 бит.

Амплитуда импульсов при внешней согласованной нагрузке 50 Ом - от 0 до 5 В.

Базовое смещение - ±(0-5) В.

Длительность:

- импульсов - от 3 нс до 9999 нс;

- среза фронта - не более 2 нс.

Погрешность установки длительности и частоты импульсов - не более 10%.

Погрешность установки длительности - 0,1 т ±3 нс.

Тактовая частота - от 10 кГц до 99 МГц.

Временной сдвиг - от 0 до 9999 нс.

Основная погрешность установки временного сдвига - не более 5%.

Дискретность установки:

- временных параметров - 1 нс;

- амплитудных параметров - 10 мВ;

- частоты - 1 ед. сч.

Потребляемая мощность Г5-61 - 350 В·А.

Габаритные размеры - 486×175×570 мм.

Масса - не более 27 кг.
