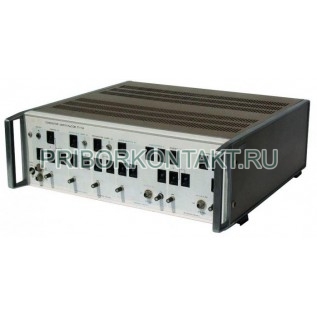

Генератор импульсов Г5-56

Генератор импульсов Г5-56

Генератор импульсов Г5-56 предназначен для исследований, настройки и проверки быстродействующих радиоэлектронных устройств, интегральных схем, систем связи, измерительной и вычислительной техники. Прибор формирует одиночные и парные импульсы с настраиваемыми временными параметрами, что удобно при оценке переходных процессов, временных задержек и устойчивости работы цифровых узлов.

Варианты обозначения: Г556, Г5 56, G5-56, G556, G5 56.

Назначение и области применения

Г5-56 используют в лабораториях и на стендах при тестировании логических и импульсных трактов, верификации быстродействующих модулей, проверке синхронизации и задержек, а также при диагностике оборудования связи и вычислительных систем. Генератор подходит для задач, где требуется задавать период повторения, длительность импульса и временные сдвиги относительно синхросигнала и между импульсами пары.

Функции и особенности

• формирование импульсов в режимах одинарных и парных импульсов;
• установка периода повторения в широком диапазоне;
• регулировка длительности импульсов, времени задержки и сдвига импульсов;
• амплитуда до 10 В на нагрузке 50 Ом;
• контроль качества формы: выбросы и неравномерность уровней нормируются;
• питание от сети 220 В при частоте 50 Гц или 400 Гц.

Технические характеристики

Конструкция и эксплуатационные особенности

Г5-56 рассчитан на стендовую эксплуатацию и подключение к исследуемым устройствам с согласованной нагрузкой 50 Ом для получения паспортной амплитуды до 10 В. При настройке временных параметров важно учитывать нормирование по погрешности: для периода повторения - 0,1T, для временного сдвига - 0,1D + 3 нс, а для длительности импульсов - 0,1? + 3 нс. Для оценки корректности работы тестируемых узлов полезно контролировать ограничения по выбросам и неравномерности уровня, которые заданы на уровне ?5%.

Преимущества применения

• широкий диапазон установки периода и длительности - от наносекунд до секунд;
• возможность формирования парных импульсов с заданным интервалом 100 нс-1 с;
• амплитуда до 10 В на 50 Ом для работы с типовыми измерительными трактами;
• нормирование качества формы импульса по выбросам и неравномерности;
• питание от сетей 50 Гц и 400 Гц, удобное для лабораторий и специализированных стендов.
