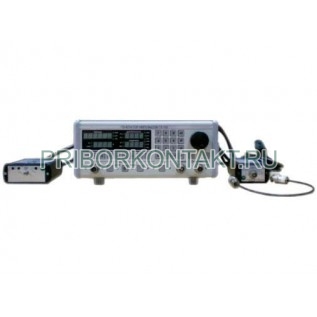

Генератор Генератор импульсов Г5-102

Также этот прибор может называться: Г5102, Г5 102, g5 102, g5102, g5-102.

Г5-102 генератор импульсов предназначен для формирования последовательностей одиночных и парных прямоугольных импульсов.

Принцип действия генератора Г5-102 основан на непосредственном цифровом синтезе.

Управление генератором осуществляет микроконтроллер, который также производит обработку сигналов, вывод информации, обслуживание клавиатуры и интерфейса.

Период повторения одиночных импульсов:

- выход 1 - от 0,01 мкс до 100 с;

- выход 2 - от 1 мкс до 100 с;

- выход 3 - от 0,01 мкс до 100 с.

Период повторения парных импульсов:

- выход 1 - от 0,02 мкс до 100 с;

- выход 2 - от 2 мкс до 100 с;

- выход 3 - 0,1 мкс до 100 с.

Дискретность установки периода - 1?10^-5 Т.

Погрешность установки периода - ±10^-6 T.

Временной сдвиг основного импульса относительно синхроимпульса - от 0 до 10 с.

Минимальная дискретность временных сдвигов - не менее 10 пс.

Предел допускаемой погрешности установки временных сдвигов:

- при внутреннем запуске - ±(10^-6 D + 0,5нс + t_фр);

- при внешнем запуске - ±(10^-4 D + 0,5нс + t_фр).

Длительность фронта и длительность среза импульсов:

- на выходе «1» (на нагрузке 50±0,5 Ом) - 4 нс;

- на выходе «2» (на нагрузке 600±12 Ом) - 100 нс;

- на выходе «3» (на нагрузке 50±0,5 Ом) - 0,5 нс.

Амплитуда импульсов:

- на выходе «1» (на нагрузке 50±0,5 Ом) - от 0,01 В до 9,99 В;

- на выходе «2» (на нагрузке 600±12 Ом) - от 0,1 В до 100 В;

- на выходе «3» (на нагрузке 50±0,5 Ом) - от 0,5 В до 5 В.

Дискретность установки амплитуды:

- от 0 до 0,999 В - 0,001 В;

- от 1 В до 100 В - 0,01 В.

Погрешность установки амплитуды импульсов:

- на выходе «1» на нагрузке сопротивлением 50±0,5 Ом:

- в диапазоне длительностей более 4·10^-8 с - ±(0,03?А + 3 мВ);

- в диапазоне длительностей менее 4·10^-8 с - ±(0,05?А+6 мВ);

- на выходе «2» на внешней нагрузке 600±12 Ом:

- в диапазоне длительностей более 1·10^-6 с - ±0,1·А;

- в диапазоне длительностей менее 1·10^-6 с - ±0,15·А;

- на выходе «3» на нагрузке сопротивлением (50±0,5) Ом:

- в диапазоне длительностей более 5·10^-9 с - ±(0,05?А+4 мВ);

- в диапазоне длительностей менее 5·10^-9 с - ±(0,075?А+6 мВ).

Базовое смещение на выходе «1» - ±5 В.

Погрешность установки на выходе «1» - ±(0,03U+2 мВ).

Сопротивление входа внешнего запуска - 50±5 Ом.

КСВН входа на частоте 50 МГц - 2.

Питание:

- напряжение - 220±22 В;

- частота - 50±0,5 Гц.

Габаритные размеры -250?311?116 мм.

Масса - 4 кг.

Генераторы Г5-102 работают в ручном и автоматизированном (интерфейс USB 2.0) режимах и в режиме внешнего запуска. Конструктивно генератор импульсов выполнен в корпусе «Надел-85». Органы управления работой прибора расположены на лицевой панели. На задней панели Г5-102 расположено гнездо для подключения к ПЭВМ.
