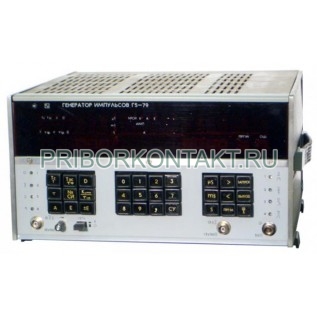

Генератор импульсов Г5-79

Генератор импульсов Г5-79

Г5-79 - импульсный генератор, предназначенный для формирования серий прямоугольных импульсов, а также линейно-ступенчатых сигналов различной формы - пилообразной, треугольной и трапецеидальной. Прибор ориентирован на применение в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, где требуется воспроизводимый тестовый сигнал с заданными временными и амплитудными параметрами.

Назначение и области применения

Генератор импульсов Г5-79 используют для исследования, настройки и испытаний электронных блоков и систем: трактов синхронизации, формирователей, счетчиков, интерфейсных узлов, устройств автоматики и измерительных комплексов. Прибор удобен при проверке динамических режимов и переходных процессов, а также при отладке алгоритмов управления и согласования по уровню.

Функции и особенности

• Формирование серий прямоугольных импульсов с настраиваемыми периодами и длительностью импульсов.
• Генерация линейно-ступенчатых сигналов с выбором формы (пилообразная, треугольная, трапецеидальная).
• Встроенная однокристальная микро-ЭВМ «Электроника С5-31» - управление режимами и контроль корректности вводимых параметров.
• Автоматический набор параметров через КОП.
• Автоматический перебор одного из параметров (режим «электронный верньер»).
• Запись и хранение программ в течение 16 часов.
• Синхронизационные импульсы могут совпадать с тактовым импульсом, первым или любым импульсом серии.

Технические характеристики

Конструкция и эксплуатационные особенности

Г5-79 выполнен в настольном корпусе и рассчитан на работу в составе измерительных стендов. Наличие встроенной микро-ЭВМ упрощает ввод параметров и снижает вероятность ошибок при программировании режимов. При подключении нагрузки следует учитывать нормирование амплитуды для режимов 50 Ом и 1 кОм, а также выбирать корректную схему согласования для получения требуемой формы фронтов и срезов.

Преимущества применения

• Широкий диапазон установки периодов и длительностей для серий импульсов и линейно-ступенчатых сигналов.
• Высокая повторяемость формируемых сигналов и удобство синхронизации с внешними устройствами.
• Встроенные функции автоматизации через КОП, «электронный верньер» и программное хранение режимов до 16 часов.
• Возможность работы с различными нагрузками (50 Ом и 1 кОм) и получение уровней до 99 В на высокоомной нагрузке.
