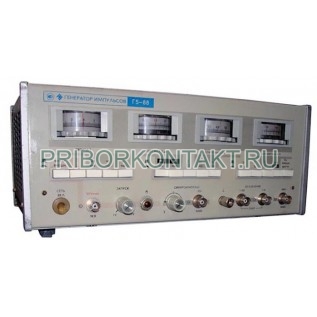

Генератор импульсов Г5-88

Генератор импульсов Г5-88

Г5-88 - импульсный генератор для формирования одинарных импульсов и пар импульсов с заданными параметрами амплитуды и временных интервалов. Прибор применяют при настройке и проверке импульсных трактов, калибровке измерительной аппаратуры, а также при отладке узлов синхронизации и схем временной привязки.

Также встречаются обозначения: Г588, Г5 88.

Назначение и области применения

Генератор используют в лабораторных и стендовых условиях при контроле характеристик осциллографов, временных селекторов, формирователей, счетчиков, устройств запуска и синхронизации. Наличие режимов с одиночными импульсами и парой импульсов удобно для проверки задержек, временных окон и согласования по фронтам/срезам.

Функции и особенности

• формирование импульсов с длительностью от 0,1 мкс до 1000 мкс;
• выбор амплитуды в широком диапазоне 0,006-100 В;
• режим генерации пары импульсов с регулируемым интервалом между ними;
• установка задержки основного импульса относительно синхроимпульса;
• формирование синхроимпульса с регулируемой амплитудой;
• внешний запуск импульсами или синусоидальным сигналом.

Технические характеристики

Конструктивные и эксплуатационные особенности

Г5-88 позволяет задавать основные временные параметры как в режиме одиночных импульсов, так и при формировании пары импульсов. Отдельно задаются задержка основного импульса относительно синхроимпульса и интервал между импульсами пары. Для включения в состав стенда предусмотрен внешний запуск: как импульсным сигналом, так и синусоидальным напряжением заданной амплитуды.

Преимущества применения

• широкий диапазон амплитуд до 100 В и возможность работы с малым уровнем 0,006 В;
• гибкая установка длительности и задержек, включая калибровочные точки по времени и амплитуде;
• контроль фронта и среза с заданными ограничениями по амплитудным диапазонам;
• удобная синхронизация и внешний запуск для стендовых и автоматизированных проверок;
• ресурс по надежности - наработка на отказ 30000 часов.
