Генератор Генератор импульсов Г5-100

Г5-100

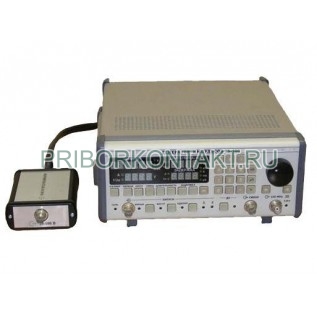

Генератор импульсов Г5-100

Также этот прибор может называться: Г5100, Г5 100, g5 100, g5100, g5-100.

Г5-100 генератор импульсов высокоточный с блоком усиления до 100 В предназначен для исследования, настройки и испытания систем, используемых в радиоэлектронике, связи, радиолокации, приборостроении, а так же в поверочных и ремонтных органах.

Режим запуска Г5-100 - внутренний, внешний, однократный.

Генератор состоит из двух блоков: собственно генератор и формирователь от 10 В до 100 В.

Технические характеристики Г5-100:

Период повторения одинарных импульсов:

- выход 1 - от 0,01 мкс до 100 с;

- выход 2 - от 1 мкс до 100 с.

Период повторения парных импульсов:

- выход 1 - от 0,02 мкс до 100 с;

- выход 2 - от 2 мкс до 100 с.

Погрешность установки периода - ±10^-4 T.

Максимальная амплитуда:

- выход 1 при Rн - 50 Ом - 10 В;

- выход 2 при Rн - 600 Ом - 100 В.

Полярность - любая.

Длительность импульсов:

- выход 1 - от 5 нс до 1 с;

- выход 2 - от 100 нс до 1 с.

Погрешность установки длительности импульса:

- выход 1 - ±(10^-3t + 2 нс);

- выход 2 - ±(10^-3t + 20 нс).

Временной сдвиг - от 0 до 1 с.

Длительность фронта и среза:

- выход 1 при Rн - 50 Ом - 2 нс;

- выход 2 при Rн - 600 Ом - не более 100 нс.

Выброс на вершине и неравно­мерность вершины:

- выход 1 - не более 5%;

- выход 2 - не более 10%.

Дискретность установки длительности импульса и временных сдвигов - 2,5 нс;

Основная погрешность амплитуды импульсов:

- выход 1 - от 5% до 7,5%;

- выход 2 - от 10% до 15%.

Основная погрешность длительности импульсов:

- выход 1 - 0,1%;

- выход 2 - от 0,1% +20 нс.

Основная погрешность временного сдвига - ±(10^-3D+2 нс).

Смещение базовой линии для выхода 1 - ±5 В.

Питание:

- напряжение - 220±22 В;

- частота - 50±0,5 Гц.

Габаритные размеры :

- генератора - 250×311×116 мм;

- выносного блока - 125×55×35 мм

Масса:

- генератора - 3,9 кг;

- выносного блока - 0,4 кг.

Генераторы Г5-100 обеспечивают ручное и автоматизированное (USB2.0) управление режимами работ. Разработан в конструктиве “Надел-85” предназначен для работы в жестких условиях эксплуатации.

Генератор Г5-100 создает сигнал определенной формы, необходимый при настройке электронных схем. Прибор формирует группу импульсов по заданным характеристикам, позволяя провести испытания любых вычислительных устройств. Этот тип приборов весьма востребован не только в условиях фабричного производства, но и у радиолюбителей, так как отличается простотой использования и высокой надёжностью.
