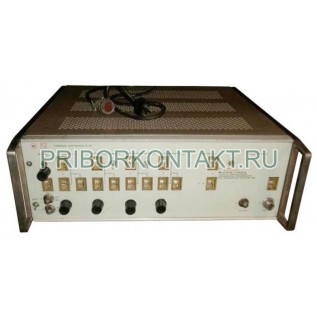

Генератор Генератор импульсов Г5-64

Также этот прибор может называться: Г564, Г5 64, g5-64, g564, g5 64.

Г5-64 генератор импульсов предназначен для разработки, настройки и испытаний различной радиоизмерительной и радиоэлектронной аппаратуры, а также формирует импульсы с широким диапазоном временных и амплитудных параметров.

Генераторы Г5-64 являются универсальными широкодиапазонными генераторами с высокой амплитудой выходных импульсов. Позволяют получать парные импульсы и серии импульсов при внешнем стробировании. Выполнены на интегральных микросхемах и быстродействующих полупроводниковых приборах.

Длительность импульсов - от 20 нс до 50 мс.

Временной сдвиг - от 10 нс до 1 Гнс.

Погрешность установки длительности импульсов - ±(0,01??+3 нс); ±(0,1??+20 нс), при ??100 нс, где ? - это длительность импульсов.

Число каналов - 1.

Период повторения импульсов:

- одиночных (Т) - от 500 нс до 1 с;

- парных (Т_п) - от 1 мкс до 1 с.

Временной сдвиг генератора Г5-64:

- основных импульсов относительно синхроимпульса (D) - от 10 нс до 1 с;

- между парными импульсами (D_п) - от 500 нс до 1 с, при 20 ?< D_п <0,5 Т_п.

Погрешность установки:

- временного сдвига - 0,1?D+3 нс;

- периода повторения импульсов - не более ±0,1?Т.

Максимальная амплитуда на нагрузке - 50/50 В/Ом

Амплитуда U на R_H=50±1 Ом - от 0,5 В до 50 В.

Погрешность установки амплитуды:

- при напряжении от 5 В до 50 В - 0,1?U;

- при напряжении не более 5 В - 0,15? U.

Частота (период) повторение - от 0,5 мкс до 1 с.

Длительность фронта - 10 нс.

Длительность среза - 20 нс.

Выброс на вершине и в паузе - 0,05?U, при U от 40 В до 50 В.

Неравномерность вершины - 0,05?U.

Минимальная скважность в режимах одинарных и парных импульсов - 20.

Дискретность установки временных параметров Г5-64 - 0,01 от максимального значения в поддианазоне.

Внешний запуск:

- импульсами обеих полярностей;

- синусоидальным напряжением;

- разовый от кнопки.

Форма импульса - прямоугольная.

Полярность - любая.

Потребляемая мощность - 250 В?А.

Питание:

- напряжением - 220±22 В; 220±11 В;

- частотой - 50±0,5 Гц; от 388 Гц до 428 Гц.

Габаритные размеры - 480?160?475 мм.

Масса - не более 16 кг.

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 95%.

Генератор характеризуется большой степенью унификации конструктивных и схемно-технических решений, а также режимом выдачи основных импульсов - одиночные и парные последовательности импульсов любой полярности.
