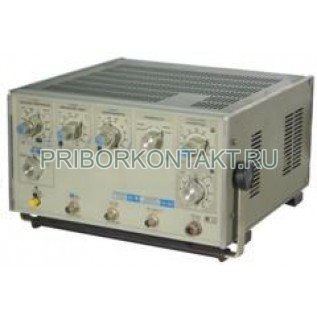

Генератор импульсов Г5-78

Генератор импульсов Г5-78

Генератор импульсов Г5-78 предназначен для формирования одинарной последовательности основных импульсов положительной и отрицательной полярности, а также в нормальном и инвертированном вариантах. Прибор используют при разработке, поверке и обслуживании быстродействующих радиоэлектронных устройств, интегральных схем и цифровых линий передачи данных с импульсно-кодовой модуляцией, где требуется стабильное задание временных параметров и уровня импульса.

Варианты обозначения: Г578, Г5 78.

Назначение и области применения

Г5-78 применяют в измерительных и испытательных лабораториях, на стендах разработчиков и в сервисных подразделениях для проверки быстродействующих цифровых трактов, узлов синхронизации и входных каскадов. Генератор подходит для тестирования каналов передачи данных, контроля полярности и инверсии сигналов, оценки переходных процессов и временных задержек.

Функции и особенности

• генерация одинарной последовательности импульсов с выбором полярности (положительная или отрицательная);
• нормальная и инвертированная полярность импульсов;
• широкий диапазон периода повторения 1 кГц-500 МГц;
• регулировка амплитуды 0,5-5 В;
• установка смещения базовой линии от -1 В до +1 В;
• настройка длительности импульсов от 1 нс до 500 мкс;
• малое время фронта и среза ?0,5 нс, а также возможность регулируемой установки фронта/среза в пределах 1 нс-500 мкс.

Технические характеристики

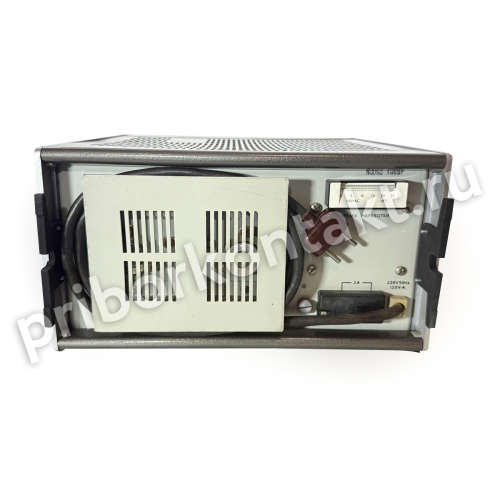

Конструкция и эксплуатационные особенности

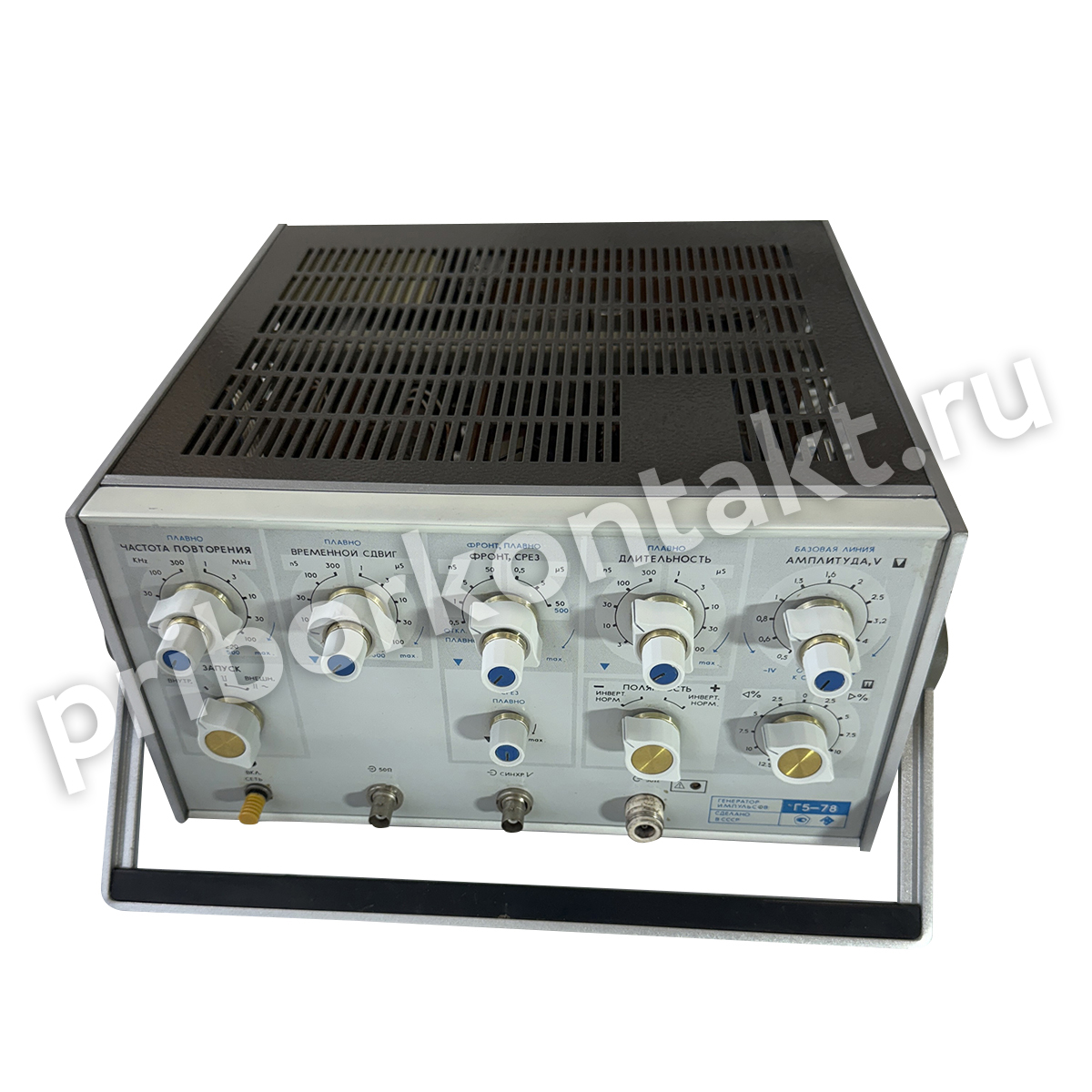

Г5-78 рассчитан на стендовую работу с высокочастотными трактами и применением согласованных соединений, что особенно важно при частотах повторения до 500 МГц и фронтах порядка наносекунд. Для корректного моделирования тестовых режимов используются регулировки амплитуды, смещения базовой линии, длительности импульса и временного сдвига относительно синхросигнала. При выборе режима инверсии и полярности рекомендуется контролировать соответствие уровням входных цепей проверяемого устройства, особенно при заданном смещении базовой линии -1…+1 В.

Преимущества применения

• частота повторения до 500 МГц для проверки быстродействующих цифровых устройств;
• выбор полярности и инверсии импульсов под различные схемы входов;
• амплитуда 0,5-5 В и смещение базовой линии -1…+1 В для согласования по уровням;
• длительность импульса 1 нс-500 мкс и возможность задания фронта/среза в широких пределах;

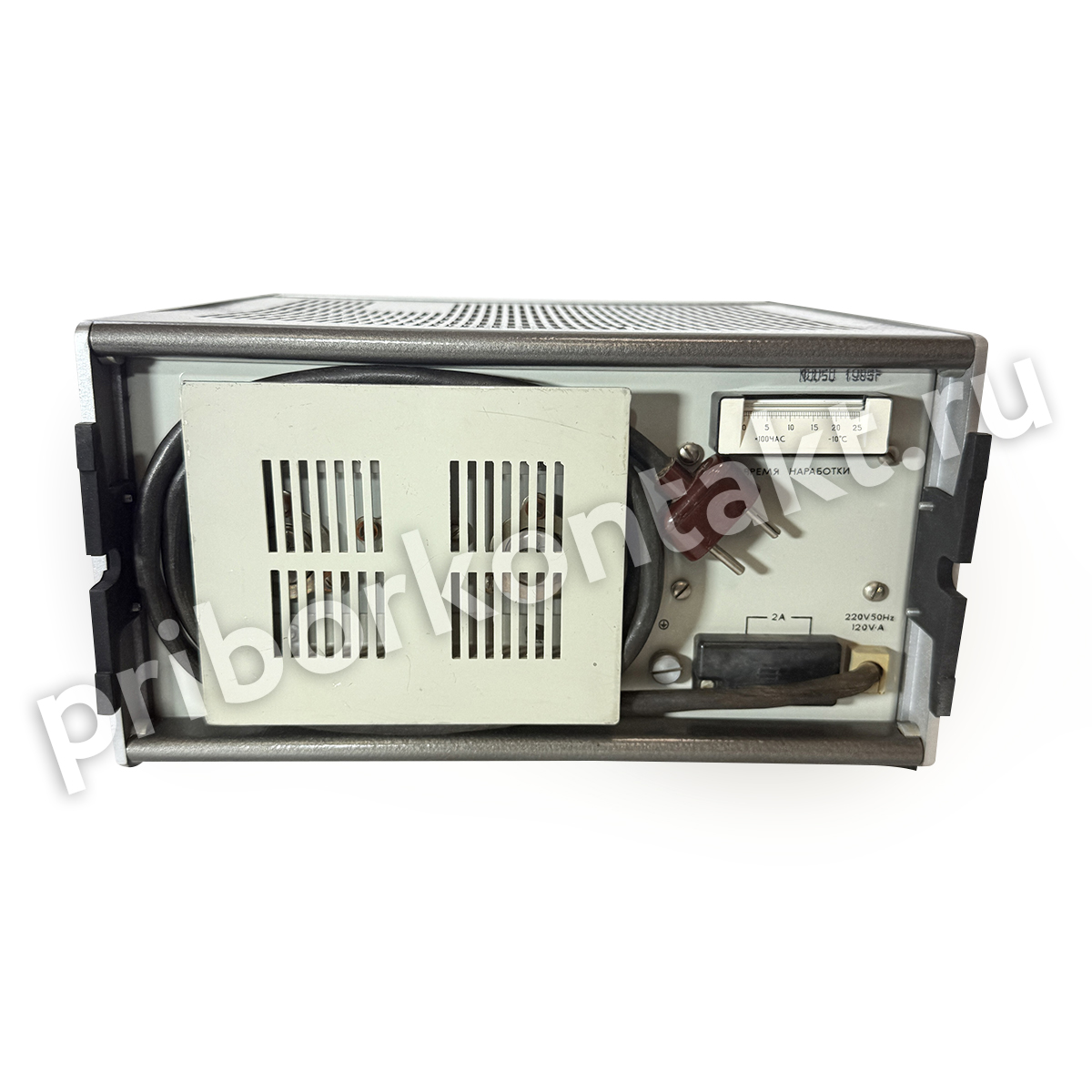

• питание от сетей 50 Гц и 400 Гц, компактные габариты при массе 9 кг.
