Генератор импульсов Г5-63

Генератор импульсов Г5-63

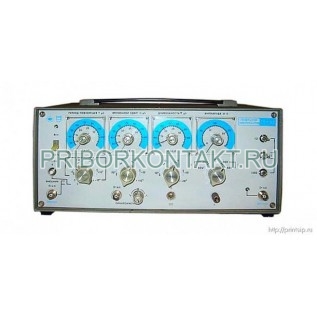

Генератор импульсов Г5-63 (Г563, Г5 63, G5-63, g563, g5 63) - лабораторный источник импульсных сигналов для настройки, контроля и обслуживания радиотехнических устройств. Прибор формирует одиночные и парные импульсы с регулируемыми параметрами по времени и амплитуде, а также обеспечивает синхронизацию и установку задержки относительно синхроимпульса.

Назначение и применение

• исследование переходных процессов в радиотехнических узлах
• проверка трактов формирования и обработки импульсов
• настройка синхронизации, задержек и временных диаграмм
• обслуживание и диагностика аппаратуры связи, автоматики и измерительной техники

Функции и особенности

• два режима формирования - одинарные и парные импульсы
• широкий диапазон длительности импульсов и периода повторения
• регулировка амплитуды до 60 В на нагрузке 1 кОм
• установка временного сдвига (задержки) основного импульса относительно синхроимпульса
• контроль формы - нормируется неравномерность вершины и уровня в паузе

Технические характеристики

Конструкция и эксплуатация

Г5-63 рассчитан на работу в стендовых условиях при обслуживании аппаратуры. При выборе амплитуды учитывайте нагрузку 1 кОм, а при настройке временных параметров - влияние фронтов и скважности на форму и энергетические режимы. Для воспроизводимых измерений рекомендуется прогрев и согласование соединительных линий с объектом испытаний, а при работе с малыми амплитудами - минимизация наводок и паразитных емкостей.

Преимущества

• широкий диапазон периодов 10 мкс-200 мс и длительностей 0,1 мкс-1000 мкс
• амплитуда до 60 В на 1 кОм с нормированными погрешностями установки по поддиапазонам
• задержка 0 мкс-2000 мкс с заданной погрешностью 0,1D + 30 нс
• контроль качества формы - неравномерность ≤5%, фронт ≤50 нс и срез ≤100 нс
• переносной формат для лаборатории: 380x255x185 мм, масса 7,6 кг
