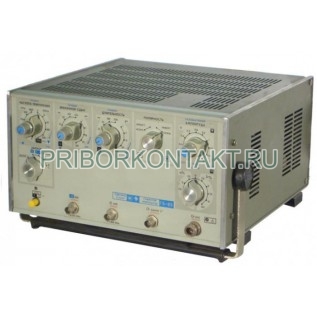

Генератор импульсов Г5-85

Генератор импульсов Г5-85

Генератор импульсов Г5-85 предназначен для регулировки и проверки аналоговой и цифровой радиоизмерительной аппаратуры с быстродействием до 1000 МГц. Прибор применяют для оценки быстродействия полупроводниковых приборов и интегральных схем, а также для тестирования цифровых систем связи с импульсно-кодовой модуляцией при высокой скорости передачи данных.

Варианты обозначения: Г585, Г 5 85, Г-5-85.

Назначение и области применения

Г5-85 используют в лабораториях и на стендах разработчиков и сервисных подразделений для проверки временных характеристик трактов, узлов синхронизации и цифровых интерфейсов. Генератор удобен при настройке измерительных трактов, тестировании быстродействующих элементов и проверке оборудования, работающего в диапазонах до гигагерцовых частот повторения импульсов.

Функции и особенности

• формирование основных импульсов с внутренним запуском и частотой повторения до 1000 МГц;
• регулируемая длительность импульсов от 1 нс до 200 мкс и нерегулируемая длительность 0,5-1 нс;
• амплитуда импульсов на нагрузке 50 Ом в диапазоне 0,2-2 В;
• установка временного сдвига 0,5 нс-200 мкс;
• короткий фронт и срез 0,25 нс для проверки быстродействующих цепей;
• настройка смещения базовой линии от -1,2 В до +1,2 В;
• нормирование формы импульса по выбросу и неравномерности уровня.

Технические характеристики

Конструкция и эксплуатационные особенности

Для получения корректной формы импульса и паспортной амплитуды рекомендуется работать на согласованной нагрузке 50 Ом. При настройке тестовых режимов следует учитывать короткую длительность фронта 0,25 нс, а также нормирование выброса (10%) и неравномерности уровня (5%), так как эти параметры могут быть критичны при проверке быстродействующих цифровых трактов. Возможность задания смещения базовой линии в пределах от -1,2 В до +1,2 В упрощает согласование с входными уровнями исследуемых устройств.

Преимущества применения

• частота повторения импульсов до 1000 МГц для проверки быстродействующих устройств;
• широкий диапазон длительности - от 1 нс до 200 мкс, плюс нерегулируемый режим 0,5-1 нс;
• быстрый фронт 0,25 нс и нормирование качества импульса по выбросам и неравномерности;
• регулировка временного сдвига и смещения базовой линии под конкретные уровни входов;
• компактные габариты и умеренная масса для стендовой эксплуатации.
