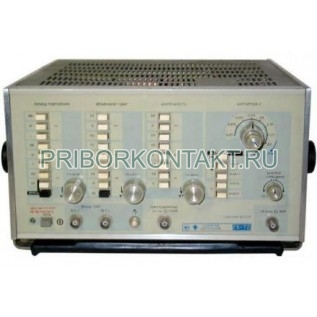

Генератор импульсов Г5-72

Генератор импульсов Г5-72

Г5-72 - генератор импульсов, предназначенный для исследования, настройки и технического обслуживания различных радиотехнических устройств. Прибор формирует одиночные и парные импульсы с регулируемыми временными параметрами, амплитудой и задержкой относительно синхроимпульса, что делает его удобным источником тестовых сигналов при наладке импульсных трактов и узлов синхронизации.

Назначение и области применения

Генератор импульсов Г5-72 применяют в лабораторных и ремонтных подразделениях, на участках регулировки и испытаний, а также в составе измерительных стендов. Он подходит для проверки быстродействия схем, оценки переходных процессов, отладки формирователей, триггерных каскадов, линий задержки и других радиотехнических устройств, работающих в импульсных режимах.

Функции и особенности

• Два основных режима формирования - одиночные импульсы и парные импульсы.
• Регулируемый период повторения, длительность импульса и временной сдвиг (задержка) относительно синхроимпульса.
• Формирование фронта и среза с малой длительностью, что удобно для оценки быстродействия трактов.
• Нормирование неравномерности вершины импульса и исходного уровня в паузе между импульсами.

Технические характеристики

Конструкция и эксплуатационные особенности

Г5-72 выполнен в настольном корпусе и рассчитан на эксплуатацию в составе ремонтных и испытательных рабочих мест. При подключении к объекту испытаний следует учитывать согласование по нагрузке 1 кОм для получения нормированной максимальной амплитуды, а также контролировать корректную привязку импульса к синхросигналу при работе с задержкой. Для стабильного воспроизведения коротких импульсов рекомендуется использовать качественные соединительные линии и минимизировать паразитные емкости и индуктивности в цепях подключения.

Преимущества применения

• Гибкая настройка временных параметров - период, длительность и задержка в широких пределах.
• Формирование быстрых фронтов и срезов до 2 нс, удобное для проверки высокоскоростных трактов.
• Нормируемые погрешности установки параметров упрощают воспроизводимые испытания и настройку.
• Компактные габариты и умеренная масса - удобно для лабораторного и сервисного применения.
