Генератор Генератор импульсов DG535

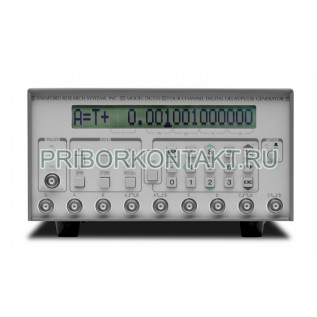

Генератор-калибратор временных интервалов DG535

Генераторы-калибраторы временных интервалов DG535 предназначены для формирования синхронизированных между собой временных интервалов иимпульсов заданной длительности.
Генераторы имеют четыре канала A, B, C, D, в которых время задержки tA, tB, tC, tD переднего фронта импульсов устанавливается в пределах от 0 до 1000 с относительно переднего фронта задающего импульса.Запуск производится от внутреннего или внешнего триггера. Время задержки в каждом из каналов A, B, C, D устанавливается независимо. Разъемы выведены на переднюю панель. Генераторы имеют также два независимых канала AB и CD, длительность импульсов в которых определяется разностью установленных задержек.

4 независимых канала задержек
2 импульсных канала
Разрешение задержки 5 пс
50 пс (с.к.з.) джиттер
Регулируемые уровни амплитуды и смещения выходного сигнала
Уровни задержек 0...1000 с
Длительность фронта 2...3 нс
Скорость нарастания 1 В/нс
Амплитуда напряжения импульсов -3...4 В; с опцией 02 до 32 В, длительность импульса 1 мкс

Параметры модуля обострения переднего фронта, опция O4A (SRD1)
Амплитуда импульсов -0,5...2 В
Постоянное смещение -0,8 В
Длительность переднего фронта не более 100 пс
Длительность заднего фронта не более 2,0 нс

Параметры модуля обострения заднего фронта, опция O4B
Амплитуда импульсов -0,5...-2 В
Постоянное смещение 0,8 В
Длительность заднего фронта не более 100 пс
Длительность переднего фронта не более 2,5 нс
