Генератор Генератор импульсов Г5-55

Г5-55

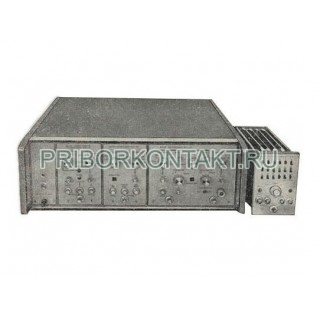

Программируемый генератор импульсов Г5-55

Также этот прибор может называться: Г5 55, Г555, Г 5-55, g5-55, g555, g5 55, g 5-55.

Г5-55 генератор импульсов предназначен для формирования импульсов с управляемыми параметрами: частотой следования, длительностью импульса, длительностями фронта и среза, амплитудой импульса, смещением, видом последовательности.

Генераторы Г5-55 применяются для измерения динамических параметров различных радиотехнических устройств, наладки и регулировки линий связи с импульсно-кодовой модуляцией.

Технические характеристики Г5-55:

Наличие сменных блоков и возможность агрегатирования позволяют получать многоканальные генераторы импульсов с различной амплитудой, формой и частотой следования импульсов, с режимом генератора слов.

Характеристики генератора импульсов Г5-55 с базовым блоком Я7Г-19 (блок задающего генератора), Я7Г-20 (блок задержки) и Я7Г-22 (блок выходной).

Частота следования - от 20 Гц до 20 МГц.

Длительность импульса - от 10 нс до 10 мс.

Длительность фронта и среза - от 7 нс до 5 мс.

Длительность задержки (опережения) - от 10 нс до 5 мс.

Амплитуда - до ±10 В.

Смещение - ±2,5 В.

Нагрузка - 50 Ом.

Параметры генератора слов с управляемой формой импульсов Г5-55 с базовым блоком Я7Г-19, Я7Г-21 (блок генератора слов) и Я7Г-22.

Частота следования - от 20 Гц до 10 МГц.

Длительность импульса - от 10 нс до 10 мс.

Длительность фронта и среза - от 7 нс до 5 мс.

Амплитуда - до ±10 В.

Смещение - ±2,5 В.

Нагрузка - 50 Ом.

Длина слова - от 2 бит до 16 бит.

Имеются режимы псевдослучайной последовательности и формирования парных импульсов.

Основные техничные характеристики двухканального генератора слов Г5-55 с базовым блоком Я7Г-19, Я7Г-20 и Я7Г-21.

Частота следования - от 20 Гц до 10 МГц.

Длительность импульса - 15 нс.

Амплитуда на 50 Ом - 3 В.

Сдвиг между каналами - от 10 нс до 10 мс.

Длина слова в каждом канале - от 2 бит до 16 бит.

Имеются режимы псевдослучайной последовательности в каждом канале и возвращения и невозвращения к 0.

Характеристики двухканального генератора импульсов Г5-55 с базовым блоком Я7Г-19 (2 шт.), Я7Г-20 (2 шт.) и Я7Г-21 (2 шт.).

Частота следования - от 20 Гц до 20 МГц.

Длительность импульса - от 10 нс до 10 мс.

Длительность фронта и среза - от 7 нс до 5 мс.

Длительность задержки (опережения) каждого канала - от 10 нс до 10 мс.

Амплитуда - до ±10 В.

Смещение - ±2,5 В.

Форма импульса - прямоугольный, любой полярности с изменяемым фронтом и срезом.

Неравномерность вершины - не более 5%.

Использование других сменных блоков позволит получить импульсы с частотой следования до 10 МГц и амплитудой до 50 В.

Габаритные размеры базового блока Г5-55 - 555×475×160 мм.

Масса - не более 30 кг.

Имеется возможность ручного управления любым параметром при одновременном программном управлении другими. Предусмотрено программное управление всеми параметрами импульсов в коде 8-4-2-1.

Условия эксплуатации Г5-55:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +35° С - до 95%.
