Описание товара

Г5-53

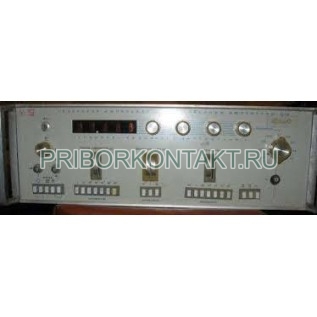

Генератор импульсов Г5-53 (Г553, Г5 53)
Предназначен для настройки и регулировки различных импульсных схем и приборов, измерения пере­ходных характеристик четырехполюсников измерения характеристик амплитудных анализаторов и дискримина­торов, определения погрешности измерения амплитуды вольтметрами и осциллографами.
Диапазон длительностей импульсов 0,3мкс–1сек
Период повторения импульсов 1мкс–10сек
Амплитуда импульсов 1В–10В

Генератор Г5-53 импульсов представляет собой источ­ник импульсных сигналов калиброванной амплитуды с ши­роким диапазоном периода следования, длительности им­пульсов и временного сдвига.
Генератор импульсов Г5-53 предназначен для настройки и регулировки различных импульсных схем и приборов, измерения пере­ходных характеристик четырехполюсников измерения характеристик амплитудных анализаторов и дискримина­торов, определения погрешности измерения амплитуды вольтметрами и осциллографами.
Генератор импульсов Г5-53 может эксплуатироваться при следующих условиях:
- температура окружающего воздуха от +5 до +40° С;
- относительная влажность до 95% при температуре +30° С
- атмосферное давление 100000±400Н/м2 (760±30 мм рт. ст.);
- напряжение питающей сети 220±22 В, частотой 50±0,5 Гц или 115±6 В, частотой 400 +29/-12 Гц с содержани­ем гармоник до 5%. Нормальной температурой считается температура ок­ружающего воздуха 20±5° С.
Внимание!
Во время работы с прибором Генератор импульсов Г5-53 вид запуска, величины периода повторения, временного сдви­га, длительности и полярности выходных импу­льсов устанавливаются путем нажатия кнопок соответствующих переключателей на лицевой па­нели.
В случае, если все кнопки одного из переключа­телей отжаты - прибор оказывается в нерабо­чем состоянии и появляющееся на его выходе импульсное напряжение возникает в резуль­тате случайных внутренних электрических процессов.
Технические данные
Генераторы импульсов Г5-53 одноканальные с непрерывной последовательностью импульсов.
Основные импульсы генератора прямоугольной формы и положительной или отрицательной полярности.
Длительность основных импульсов плавно регулируется от 0,3мкс до 1с по поддиапазонам:
0,3мкс - 1мкс ("0,1"), 1мс - 10мс ("103"),
1мкс - 10мкс ("1"), 1мс - 100мс ("104"),
10мкс - 100мкс ("10"), 0,1с - 1с ("105"),
100мкс - 1000мкс ("102").
Погрешность установки длительности импульсов в рабочем интервале температур и при изменении напря­жения сети не превышает ±(0,1 τи + 30 нс).
Паразитная модуляция длительности импульсов не более (0,002τи +0,0002τи max +20нс).
Максимальная амплитуда основных импульсов не менее 10В на внешней согласованной нагрузке 50±0,25 Ом.
Регулировка амплитуды основных импульсов на выходе генератора без выносных аттенюаторов осуществляется в диапазоне 1 - 10 В. Дискретность регулировки амплитуды на входе встроенного аттенюатора 1 мВ.
Погрешность установки амплитуды основных импуль­сов на выходе прибора Генератор импульсов Г5-53 в нормальных условиях не превышает ±(0,01 U + 5 мВ).
В комплекте генератора имеются внешние фикси­рованные аттенюаторы с ослаблением 20 и 40 дБ (10 и 100 раз).
Погрешность установки амплитуды основных импуль­сов на выходе аттенюаторов не превышает ±0,03 U. Погрешность установки амплитуды основных им­пульсов в рабочем интервале температур и при измене­нии напряжения сети не превышает на выходе генерато­ра ±(0,015 U + 10 мВ), на выходе фиксированных аттеню­аторов ±0,045 U.
Паразитная модуляция амплитуды основных импульсов не превышает 0,1% от установленной амплитуды. Минимальная допустимая скважность основного видеоимпульсного сигнала на выходе генератора не бо­лее 2-х. Длительность фронта основных импульсов не превышает 15нc на внешней согласованной нагрузке 50 Ом. Длительность среза основных импульсов не пре­вышает 50 нc на внешней согласованной нагрузке 50 Ом.
Неравномерность на вершине основных импульсов и в паузе между импульсами не превышает 1% от установ­ленной амплитуды. Выбросы после фронта и среза основных импульсов не превышают 1% от установленной амплитуды.
Время установления заданной величины нерав­номерности не превышает 75нc. Временной сдвиг (задержка) основного импуль­са на выходе генератора относительно синхроимпуль­са плавно регулируется от 0 до 100 мкc по поддиапа­зонам:
0 - 1 мкс ("0,1"),
1мкс - 10мкс ("1"),
10мкс - 100мкс ("10").
Погрешность установки временного сдвига в ра­бочем интервале температур и при изменении напряже­ния сети не превышает ±(0,1 τЗ + 30нс.)
Паразитная модуляция временного сдвига основ­ного импульса не превышает (0,002 τЗ+ 0,0002 τЗmax+10 нc). Период следования основных импульсов при внутреннем запуске плавно регулируется от 1мкc до 10с по поддиапазонам:
1мкc - 10мкc ("1"), 1мс - 10мс ("103"),
10мкc - 100мкc ("10"), 10мс - 100мс ("104"),
100мкc- 1000мкc ("102"),
0,1с - 1с ("105"),
1с - 10с ("106").
Погрешность установки периода следования в рабочем интервале температур и при изменении напряжения сети не превышает ±0,1 ТСЛ.
В приборе Генератор импульсов Г5-53 обеспечивается внешний запуск импульсами обеих полярностей длительностью более 0,1мкс, частотой следования от одиночных импульсов до 1 МГц, амплитудой от 1 до 10 В, а также синусоидаль­ным напряжением частотой от 5 Гц до 1 МГц, амплиту­дой 1-10В.
В генераторе предусмотрен разовый механичес­кий пуск, обеспечивающий однократный сигнал на выхо­де.
В генераторе предусмотрен импульс синхрониза­ции, синхронный с основным импульсом, со следующими параметрами на внешней согласованной нагрузке 50 Ом:
- полярность положительная;
- максимальная амплитуда 10-15 В;
- минимальная амплитуда не более 5 В;
- длительность не более 300 нс; - длительность фронта не более 30 нс;
- неравномерность вершины импульса и в паузе меж­ду импульсами не более 10% от амплитуды.
Временной сдвиг синхроимпульса относительно импульса внешнего запуска не более 0,4 мкс при длитель­ности фронта запускающего импульса не более 50нс.
Сопротивление входа внешнего запуска не менее 5 кОм.
Электрическая прочность изоляции цепи питания прибора выдерживает без пробоя испытательное напряже­ние 1000 В (амплитудное) в нормальных условиях и 600 В при повышенной влажности.
Сопротивление изоляции указанной цепи относительно корпуса не менее 20 МОм в нормальных условия х и не менее 1 МОм при повышенной влажности.
Питание прибора Генератор импульсов Г5-53 осуществляется от сети переменного тока напряжением 220±22 В, частотой 50±0,5 Гц или 115±6 В, частотой 400 +28/-12 Гц и с содержанием гармоник до 5%,
Мощность, потребляемая прибором Генератор импульсов Г5-53 от сети при номинальном напряжении, не более 100 ВА.
Время самопрогрева не более 15 минут. Время непрерывной работы 8 часов. Среднее время безотказной работы не менее 750 часов. Габаритные размеры прибора Генератор импульсов Г5-53 490х175х355 мм. Габаритные размеры в транспортной таре: 1020x536,4х636,8 мм.
Габаритные размеры прибора в укладочном ящике: 742х340х449 мм.
Масса прибора 16 кг.
Масса прибора в укладочном ящике не более 40 кг.
Масса прибора в транспортной таре 70 кг.
