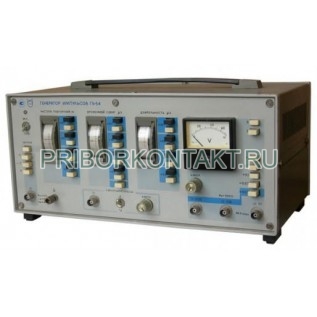

Генератор импульсов Г5-54

Генератор импульсов Г5-54

Г5-54 (Г5 54, Г554) - лабораторный генератор прямоугольных видеоимпульсов с переключаемой полярностью, рассчитанный на исследование, отладку и настройку радиотехнических устройств. Прибор формирует основные импульсы с регулируемой длительностью, амплитудой и временной задержкой относительно синхроимпульса, поддерживает внутренний, внешний и однократный запуск.

Назначение и области применения

Генератор импульсов Г5-54 применяется при проверке, регулировке и ремонте радиоэлектронной аппаратуры, а также в научно-исследовательских работах. По условиям эксплуатации относится ко II группе по ГОСТ 22261-76.

Функции и особенности

• формирование прямоугольных видеоимпульсов переключаемой полярности;
• плавно-ступенчатая установка длительности основных импульсов по 8 поддиапазонам;
• регулируемая задержка (временной сдвиг) основного импульса относительно синхроимпульса;
• плавная регулировка амплитуды и ступенчатое ослабление с коэффициентами X1, X0,3, X0,1, X0,03;
• два дополнительных выхода с общими коэффициентами деления 1:1000 (выход 1:10) и 1:10000 (выход 1:100);
• режимы запуска - внутренний, внешний и механический однократный (кнопкой);
• выдача синхроимпульсов с переключаемой полярностью.

Технические характеристики

Фронты, выбросы и неравномерность

Длительность фронта и среза основных импульсов на нагрузке 500 Ом с параллельной емкостью 50 пФ нормируется для двух вариантов подключения нагрузки.

• кабель 400 мм (К2): при скважности не менее 5 - фронт не более 50 нс, срез не более 100 нс; при скважности менее 5 (до 2) - фронт не более 75 нс, срез не более 120 нс;
• кабель 1000 мм (К3): при скважности не менее 5 - фронт не более 75 нс, срез не более 100 нс; при скважности менее 5 (до 2) - фронт не более 100 нс, срез не более 150 нс.

Неравномерность вершины импульса и в паузе при работе на внешнюю нагрузку 500 Ом с параллельной емкостью 50 пФ не превышает 5% амплитуды при скважности не менее 5. При скважности от 5 до 2 неравномерность не нормируется. Выбросы на вершине и в паузе - не более 5% амплитуды.

Запуск и параметры синхроимпульсов

Внешний запуск обеспечивается:

• импульсами длительностью 0,3-5 мкс, амплитудой 1-20 В при частоте повторения до 100 кГц и длительности фронта не более 0,3 мкс;
• синусоидальным напряжением амплитудой 5-20 В при частоте 0,05-100 кГц;
• механическим однократным пускателем (кнопкой).

Начальная задержка внешнего запуска - не более 1 мкс.

Синхроимпульсы:

• полярность переключаемая (положительная/отрицательная);
• длительность 0,3-1,0 мкс;
• амплитуда на нагрузке 1 кОм с параллельной емкостью 50 пФ - не менее 10 В и не более 15 В;
• длительность фронта - не более 0,1 мкс;
• выброс и неравномерность вершины - не более 20% амплитуды;
• неравномерность в паузе - не более 10%;
• выброс в паузе - не более 20%.

Входы, выходы и электрическая прочность

• суммарное напряжение (постоянное + пусковые сигналы) на гнезде Ш2 (внешний запуск) - не более 20 В;
• выход синхроимпульсов допускает подключение к цепям с постоянным напряжением не более 10 В;
• выходы основных импульсов не допускают подключения к цепям с постоянными напряжениями;
• входное сопротивление гнезда Ш2 - не менее 1 кОм при параллельной емкости не более 50 пФ;
• выходное сопротивление гнезда Ш50 (синхроимпульсы) - не более 600 Ом;
• выходное сопротивление гнезда Ш55 - не более 90 Ом, гнезд Ш51 и Ш52 - 50 Ом ±5%.

Цепь питания выдерживает испытательное напряжение 750 В без пробоя. Сопротивление изоляции относительно корпуса - не менее 20 МОм.

Эксплуатационные параметры и надежность

• самопрогрев перед нормированной работой - 15 минут;
• непрерывная работа в рабочих условиях - до 8 часов с сохранением нормируемых характеристик;
• наработка на отказ - не менее 2500 часов.

Условия эксплуатации

• электропитание - 220 В ±22 В, 50 Гц;
• температура окружающего воздуха - 283-308 К (+10...+35°С);
• относительная влажность - до 80% при 293 К (+20°С);
• атмосферное давление - 100±4 кПа (750±30 мм рт. ст.).

Транспортирование

• габариты транспортной тары - 695х490х465 мм;
• масса прибора в транспортной таре - не более 30 кг.
