Генератор импульсов Г5-40

Г5-40

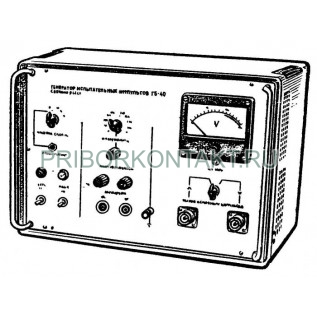

Генератор испытательных импульсов Г5-40

Также этот прибор может называться: Г5 40, Г540, Г5-чо, g5-40, g5 40, g540.

Г5-40 генератор испытательных импульсов предназначен для формирования испытательных импульсов, с помощью которых можно проверять тракты вертикального отклонения луча осциллографов с полосой частот от 0 до 40 МГц и такие параметры переходных характеристик, как время нарастания, время установления, выброс на вершине, неравномерность начальной части вершины.

Технические характеристики Г5-40:

Длительность импульсов - 1 мкс.

Длительность фронта - 3 нс.

Длительность среза - 20 нс.

Частота повторения импульса F - 0,1 кГц; 0,3 кГц; 1 кГц; 3 кГц.

Погрешность установки частоты Г5-40 - ±0,1·F.

Амплитуда импульсов U - 100 B.

Погрешность установки амплитуды - ±0,1·U.

Нагрузка - 73 Ом.

Временной сдвиг относительно синхроимпульса - от 0 до 500 нс.

Выброс на вершине - 5%.

Неравномерность вершины - 1,5%.

Потребляемая мощность - 500 В·А.

Питание приборов генераторы Г5-40 от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 200±22 В.

Габаритные размеры - 480×318×435 мм.

Масса - не более 35 кг.

Условия эксплуатации Г5-40:

Температура окружающего воздуха - от +5° С до +40° С.

Относительная влажность при +30° С - до 80%.
