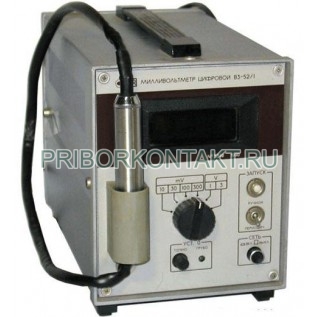

Вольтметр В3-52

В3-52

Милливольтметр В3-52

Также этот прибор может называться: В352, В3 52, ВЗ-52, ВЗ52, ВЗ 52, b3-52, b352, b3 52.

В3-52 милливольтметр предназначается для измерения высокочастотного напряжения переменного тока и для преобразования напряжения переменного тока в напряжение постоянного тока.

Сфера применения вольтметров: проверка, регулировка и наладка различной высокочастотной радиотехнической аппаратуры, средств связи в лабораторных и производственных условиях.

Технические характеристики В3-52:

Диапазон измеряемых напряжений - от 1 мВ до 300 В.

Поддиапазоны - 3 мВ; 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В.

Делитель - 10 В; 30 В; 100 В; 300 В.

Шкала милливольтметра отградуирована в среднеквадратических значениях синусоидального напряжения и в децибелах.

Уровень 0 дБ соответствует 0,224 В.

Диапазон частот В3-52:

- с пробником - от 10 кГц до 1000 МГц;

- с делителем - от 100 кГц до 300 МГц.

Погрешность измерения:

- на частоте от 100 кГц до 10 МГц - от 2,5% до 4%;

- на остальных частотах - до 25%.

Входное сопротивление при измерении напряжения выше 1 В:

- при измерении с пробником - 100 кОм (15 МГц); 30 кОм (100 МГц);

- при измерении с делителем - 100 кОм (15 МГц); 50 кОм (100 МГц).

Входная емкость В3-52:

- с пробником - 2,5 пФ;

- с делителем - 3,5 пФ.

Для измерений в согласованном коаксиальном тракте предусмотрен тройниковый переход ТП-120.

Волновое сопротивление перехода - 50 Ом.

К_стU тройникового перехода ТП-120 на частоте 1 ГГц - 1,2.

Габаритные размеры - 153×206×297 мм.

Масса вольтметра В3-52 - не более 4 кг.

Милливольтметры В3-52 выполнены полностью на полупроводниковых приборах и микросхемах по функционально-блочной конструкции.
