Калибратор-вольтметр В1-28

Калибратор-вольтметр В1-28

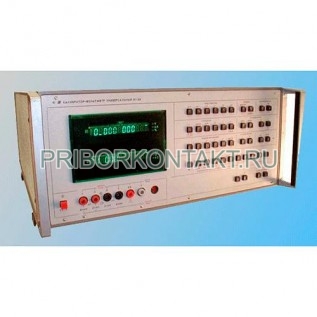

В1-28 - универсальный калибратор-вольтметр для воспроизведения и измерения сопротивления, напряжения и силы тока постоянного и синусоидального (переменного) тока. Прибор встречается под обозначениями: В128, В1 28, b1-28, b128, b1 28. Может использоваться как автономно, так и в составе автоматизированных систем через стандартный интерфейс КОП.

Назначение и применение

Калибратор-вольтметр В1-28 рассчитан на задачи метрологического обеспечения и стендовых испытаний: проверку и калибровку измерителей напряжения и тока, настройку измерительных каналов, контроль параметров в лаборатории и на производстве. Наличие стимулирующих средств (режим калибратора), измерительных средств (режим вольтметра) и обрабатывающих средств (две микро-ЭВМ) расширяет возможности прибора по управлению, регулированию, внутриприборной обработке и диагностике неисправностей, включая выявление метрологических отказов.

Функции и режимы работы

В режимах ручного, дистанционного, автоматического и программного управления прибор обеспечивает:

• воспроизведение постоянного напряжения в диапазоне ±(0,1 мкВ-1000 В);
• воспроизведение синусоидального напряжения 1 мкВ-700 В;
• воспроизведение постоянного тока ±(0,1 нА-2 А);
• воспроизведение переменного тока синусоидальной формы 1 нА-2 А;
• воспроизведение сопротивлений постоянному току в декадных точках 1, 10, ... 10⁷ Ом.

В измерительных режимах:

• измерение постоянного напряжения ±(1 мкВ-1000 В);
• измерение переменного напряжения синусоидальной формы 10 мкВ-700 В;
• измерение постоянного тока ±(0,1 нА-2 А);
• измерение переменного тока синусоидальной формы 1 нА-2 А;
• измерение сопротивлений постоянному току 10^-5-10⁷ Ом.

Встроенная обработка и сервисные возможности

• математическая обработка результатов: процентное преобразование, масштабирование, сдвиг, усреднение, вычисление экстремальных и среднего значений по серии измерений;
• воспроизведение отклонений от установленного значения, включая отклонение в процентах;
• установка предельных ограничений по максимуму и (или) минимуму с возможностью индикации по вызову и отключением от внешней схемы при выходе за пределы;
• вывод на внешний самопишущий прибор информации трех младших индицируемых разрядов цифрового индикатора;
• диагностика неисправностей и контроль соответствия метрологических характеристик требованиям документации;
• внутренняя автокалибровка и внешняя автокалибровка через ввод калибровочных констант в энергонезависимую память;
• агрегатирование в автоматизированные системы на базе стандартного приборного интерфейса КОП;
• работа от внешнего генератора синусоидального сигнала в непрерывном частотном диапазоне.

Метрологические характеристики по напряжению постоянного тока

Диапазон воспроизведения: ±(0,1 мкВ-1000 В). Диапазон измерения: ±(1 мкВ-1000 В).

Здесь U - значение воспроизводимой или измеряемой величины, Uм - предельное значение поддиапазона.

Метрологические характеристики по постоянному току

Диапазон воспроизведения и измерения постоянного тока: ±(0,1 нА-2 А).

Здесь I - значение воспроизводимой или измеряемой величины, Iм - предельное значение поддиапазона.

Воспроизведение переменного напряжения

Диапазон воспроизведения синусоидального напряжения: 1 мкВ-700 В. Пределы допускаемой основной погрешности нормированы по поддиапазонам и участкам частот.

Воспроизведение и измерение переменного тока

Диапазон воспроизведения и измерения переменного синусоидального тока: 1 нА-2 А.

Воспроизведение сопротивлений

Номинальные значения сопротивлений: 1, 10, 10², 10³, 10⁴, 10⁵, 10⁶, 10⁷ Ом.

Предел допускаемой основной погрешности при воспроизведении:

• 0,025% - 1 Ом;
• 0,01% - 10 Ом и 10⁵ Ом;
• 0,005% - 10², 10³, 10⁴ Ом;
• 0,02% - 10⁶ Ом;
• 0,05% - 10⁷ Ом.

Измерение сопротивлений

Диапазон измерения сопротивлений постоянному току: 10^-5-10⁷ Ом.

Здесь R - значение измеряемого сопротивления, Rм - предельное значение поддиапазона.

Условия эксплуатации

• Питание: 220±22 В, 50±0,5 Гц.
• Относительная влажность: до 98%.
• Температура окружающей среды: +5°C...+40°C.

Питание, габариты и масса
