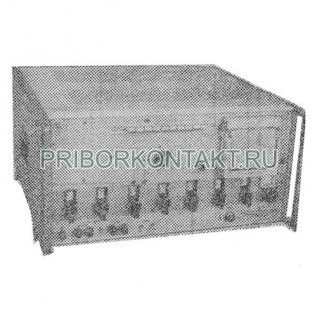

Прибор для поверки вольтметров В1-7

Также этот прибор может называться: В17, В1 7, v1-7, v17, v1 7, b1-7, b17, b1 7.

В1-7 прибор для поверки вольтметров предназначен для выдачи калиброванных напряжений с целью обеспечения поверки цифровых вольтметров постоянного тока, а также вольтметр может измерять величины и нестабильности напряжений постоянного тока.

Диапазон выходного напряжения - от 0 до 1000 В.

Ток нагрузки - от 10 мкА до 1 мА.

Относительная погрешность выходного напряжения:

- при выходном напряжении от 0 до 20 В - ±(3?10^-5?U_икн+20 мкВ), где U_икн - напряжение источника калиброванных напряжений;

- при выходном напряжении от 20 В до 1000 В - ±(5?10^-5?U_икн).

Диапазон измерения входного напряжения - от 0,01 В до 1000 В.

Относительная погрешность измерения входного напряжения:

- не более 1 В - ±(3?10^-4?U_икн+30 мкВ);

- от 1 В до 1000 В - ±(3?10^-4? U_икн).

Диапазон измерения нестабильности входного напряжения - от 0,01 В до 1000 В.

Погрешность измерения нестабильности напряжения:

- при диапазоне не более 0,1 мВ - ±(25?12^-6+k_II?U_икн);

- при диапазоне не менее 0,1 мВ - ±(0,12?А+k_I)?10^-3; ±(0,12?А+ k_II?U_икн), где А - предел измерения нуль-органа, в вольтах; k_I не более 0,05 - коэффициент, учитывающий абсолютную нестабильность ИКН; k_II не более 6?10^-5 - коэффициент, учитывающий относительную нестабильность ИКН.

Потребляемая мощность прибора В1-7 - 160 В?А.

Питание от сети переменного тока:

- напряжением - 220±22 В;

- частотой - 50±0,5 Гц.

Габаритные размеры - 502?255?502 мм.

Масса - не более 38 кг.

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
