В1-19

Установка для проверки вольтметров В1-19 (В 1-19; В-1-19; В 1 19; b1-19; b 1-19; b-1-19; b 1 19)

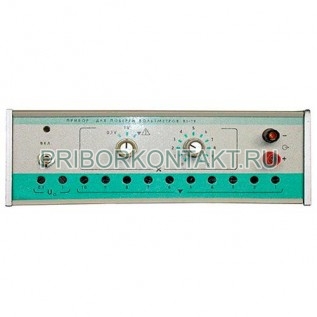

Установка для проверки вольтметров В1-19 - самоповеряемый двухпредельный однодекадный источник калиброванных напряжений с ультралинейной характеристикой, используемый для поверки основных пределов вольтметров, аналого-цифровых преобразователей, делителей напряжения, а также для расширения диапазона образцовых мер напряжения.

Диапазон частот - 20Гц - 100кГц.

Диапазон выходных напряжений переменного тока - 100мкВ - 100В, до 1000В (с блоком усиления Я1В-22).

Допустимый ток нагрузки прибора - не более 10А-5А (1мВ, 10мВ и 100мВ), (Uн/Uк)10А-2А (1В, 10В и 100В).

Потребляемая мощность - 200Вт, 1000Вт (с блоком усиления Я1В-22).

Рабочее положение - горизонтальное.

Питание - от двух разнополярных химических источников с напряжением от 8,5В до 15В (батарей или аккумуляторов).

Максимальный ток потребления от каждого источника - не более 30мА.

Масса - 3кг.

Габаритные размеры - 232×80×322мм.

Сопротивление изоляции между клеммами выхода В1-19, клеммами внешнего питания и корпусом прибора в нормальных условиях выдерживает испытательное напряжение 500В.

Установки для проверки вольтметров В1-19 имеют два поддиапазона ступенчатой установки выходного напряжения:

- от 0В до 1В (ступени установки 1В);

- от 0В до 10В (ступени установки 0,1В).

Прибор В1-19 обеспечивает возможность установки напряжений в поддиапазоне от 0 до10В с нелинейностью 0,00008%, а в поддиапазоне от 0 до 1В - с нелинейностью 5мкВ.

Органы подстройки напряжения обеспечивают диапазон регулирования не менее ±0,003% и плавность не хуже 0,3мкВ, диапазон регулирования органами подстройки опорного напряжения не менее 0,008%.

Для В1-19 время установления рабочего режима составляет 1 час. Время непрерывной работы в рабочих условиях - не менее 48 часов, включая время установления рабочего режима прибора.
