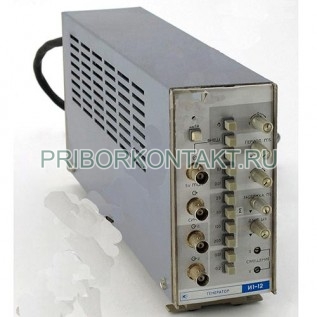

И1-12

Также этот прибор может называться: И112, И1 12, i1-12, i1 12, i112.

И1-12 генератор перепада напряжения предназначен для проверки параметров переходной характеристики (времени нарастания, величины выброса на вершине, неравномерности вершины) сверхширокополосных стробоскопических осциллографов и другой сверхширокополосной аппаратуры, а также СВЧ-устройств в лабораториях и цеховых условиях.

Калибраторы И1-12 являются средством метрологического обеспечения серийного выпуска сверхширокополосных стробоскопических осциллографов и их проверки в процессе эксплуатации.

Технические характеристики И1-12:

Формирователи - Ф-00; Ф01; Ф-02; Ф-03; Ф-04.

Длительность фронта перепада напряжения:

- для формирователей Ф-00, Ф-01, Ф-02 - не более 50 пс;

- для формирователя Ф-03 - 100±20 пс;

- для формирователя - Ф-04 - не более 70 пс.

Внешняя нагрузка - 50±1 Ом.

Полярность импульсов прибора:

- положительный - для формирователей Ф-00, Ф01, Ф-03, Ф-04;

- отрицательный - для формирователя Ф-02.

Поддиапазоны регулировки периода повторения основных импульсов - 0,01 мс; 0,1 мс; 1 мс.

Погрешность установки поддиапазонов:

- для поддиапазонов в 1 мс и в 0,1 мс - ±0,15 мс;

- для поддиапазона в 0,01 - от +0,05 мс до -0,15мс.

Запас по перекрытию поддиапазонов приборов генераторы И1-12- не менее 8%.

Поддиапазоны длительности основных импульсов - 0,01 мкс; 0,2 мкс.

Погрешность установки длительности основного импульса:

- для поддиапазона в 0,01 мкс - ±3 нс;

- для поддиапазона в 0,2 мкс - не более ±0,2 мкс.

Длительность фронта перепада напряжения при номинальной внешней нагрузке:

- для формирователей Ф-00, Ф-01, Ф-02 - не более 50 пс;

- для формирователя Ф-03 - 100±20 пс;

- для формирователя - Ф-04 - не более 70 пс.

Амплитуда импульсов полярностей при номинальной внешней нагрузке:

- для формирователей Ф-00, Ф-03, Ф-04 - не менее 0,2 В;

- для формирователей Ф-01, Ф-02 - не менее 0,4 В.

Постоянная составляющая напряжения импульсов полярностей на выходе при номинальной внешней нагрузке:

- для формирователей Ф-00, Ф-03, Ф-04 - не более 0,09 В;

- для формирователей Ф-01, Ф-02 - не более 0,18 В.

Параметры синхроимпульсов при номинальной внешней нагрузке:

- максимальная амплитуда - не менее 1 В;

- длительность фронта при максимальной амплитуде - не более 2 нс;

- фиксированная длительность синхроимпульса - от 0,1 мкс до 0,3 мкс.

Регулируемый временной сдвиг между серединами фронтов синхроимпульса и основного импульса - не менее 25 нс.

Фиксированные значения временного сдвига И1-12 - 25 нс; 50 нс; 100 нс; 200 нс.

Погрешность установки в одной калиброванной точке поддиапазонов - ±20% основного импульса.

Паразитная модуляция временного сдвига от 30 нс до 60 нс между синхроимпульсом и основным импульсом - не более 30 пс.

Запуск калибратора И1-12 осуществляется:

- импульсами обеих полярностей амплитудой - от 1 В до 5 В; длительностью фронта - не более 0,01 мкс; периодом повторения - от 0,01 мс до 10 мс при длительности импульсов - от 0,02 мкс до 1 мкс;

- однократным ручным пускателем (кнопкой).

Максимальная амплитуда испытательного напряжения для электрической изоляции цепи - 1500 В.

Максимальная частота для электрической изоляции цепи - 50 Гц.

Сопротивление изоляции цепи:

- относительно корпуса - не менее 80 МОм;

- при повышенной влажности - не менее 5 МОм;

- при повышенной температуре - не менее 20 МОм.

Мощность, потребляемая И1-12 - 25 В·А.

Напряжение питающей сети - 220±22 В.

Частота напряжения - 50±0,5 Гц.

Содержание гармоник - 5%.

Время непрерывной работы - 8 ч.

Время самопрогрева - 5 мин.

Наработка на отказ - не менее 10 000 ч.

Средний срок службы - 10 лет.

Средний ресурс - 10 000 ч.

Срок хранения - не менее 3 лет.

Габаритные размеры - не более 80×360×153 мм.

Масса генератора И1-12 - 3,5 кг.

Прибор может быть использован в качестве источника сигналов при исследованиях качества согласования в коаксиальных трактах методом временной рефлектометрии.

Условия эксплуатации:

Температура окружающего воздуха - от -50° С до +60° С.

Относительная влажность при температуре +30° С - до 98%.

Напряжение индустриальных радиопомех:

- в диапазоне частот от 0,15 МГц до 0,5 МГц - не более 80 дБ;

- в диапазоне частот от 0,5 МГц до 2,5 МГц - не более 74 дБ;

- в диапазоне частот от 2,5 МГц до 30 МГц - не более 66 дБ.

Напряженность поля радиопомех:

- в диапазоне частот от 0,15 МГц до 0,5 МГц - 60 дБ;

- в диапазоне частот от 0,5 МГц до 2,5 МГц - 54 дБ;

- в диапазоне частот от 2,5 МГц до 300 МГц - 46 дБ.
