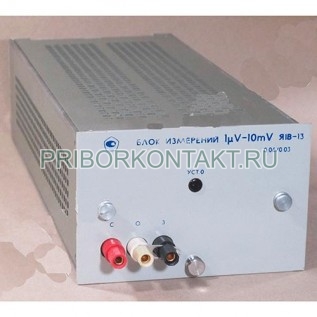

Я1В-13

Также этот прибор может называться: Я1В 13, Я1В13.

Я1В-13 блок измерений предназначается для измерения постоянного напряжения совместно с вольтметром универсальным цифровым В7-23.

Блоки измерений представляют собой усилитель постоянного тока, отличительной особенностью которого является наличие стабильной глубокой отрицательной обратной связи.

Диапазон измерений - от 1 мкВ до 12 мВ.

Предел допускаемой основной погрешности - ±(0,06+0,03(U_к/U_x-1)).

Входное сопротивление блока Я1В-13:

- в режиме установления показаний - не менее 3,9 кОм;

- в установившемся режиме - не менее 10 МОм.

Блок Я1В-13 выдерживает перегрузку постоянного напряжения 100 В в течении 1 мин.

Погрешность измерений постоянного напряжения блока при климатических воздействиях удовлетворяет требованиям:

- предел допускаемой дополнительной погрешности при измерении постоянного напряжения при влажности до 90% при температуре 30° С после самопрогрева в течение 2 ч - не более предела допускаемой основной погрешности;

- изменение показаний от изменения температуры на каждые 10° С - не более 0,5 предела допускаемой основной погрешности.

Дрейф нуля за 16 ч непрерывной работы - не более ±3 единиц младшего разряда.

Переменное магнитное поле частотой питающей сети и напряженностью 100 А/м не влияет на показания вольтметра.

Входной ток блока Я1В-13 - не более 1·10^-9 А.

Блок имеет изолированный от корпуса и защищенный вход.

Допускаемое максимальное рабочее напряжение:

- между соединенными вместе клеммами С, 0 и клеммой 3 блока - 100 В;

- между соединенными вместе клеммами С, 0, 9 блока и клеммой ? вольтметра - 300 В.

Электрическая прочность изоляции в нормальных климатических условиях выдерживает постоянное напряжение в течение 1 мин:

- между соединенными вместе клеммами С, 0 и клеммой 3 блока - 250 В;

- между соединенными вместе клеммами С, 0, 3 блока и клеммой ? вольтметра - 1000 В.

Сопротивление изоляции в нормальных климатических условиях:

- между соединенными вместе клеммами С, 0 и клеммой 3 блока - не менее 1000 МОм;

- между соединенными вместе клеммами С, 0, 3 блока и клеммой ? вольтметра - не менее 500 МОм.

Коэффициент усиления усилителя по напряжению - 100.

Блоки Я1В-13 обеспечивают подавление не менее 60 дБ помехи нормального вида частотой питающей сети с напряжением до 10 мВ.

Блок обеспечивает эффективное подавление не менее 140 дБ помехи общего вида частотой питающей сети напряжением 220 В к не менее 140 дБ помехи общего вида постоянного тока напряжением 300 В при сопротивлении небаланса 1 кОм.

Время установления показания при выходном сопротивлении источника сигнала не более 500 Ом - не более 5 с.

Время самопрогрева - 30 мин.

Время непрерывной работы - 16 ч.

Потребляемая мощность - не более 20 В·А.

Наработка на отказ блока Я1В-13 без вольтметра - не менее 3000 ч.

Габаритные размеры блока - 160?104?438 мм.

Масса - не более 3,5 кг.

Блок Я1В-13 состоит из двух последовательно включенных усилителей, первый из которых выполнен по схеме усилителя модулятор-демодулятор (М-ДМ), а второй - по схеме УПТ с непосредственными связями.

Температура окружающего воздуха - от +5° С до +40° С (от 278 К до 313 К).

Относительная влажность - при +30° С (303 К) - до 90%.
