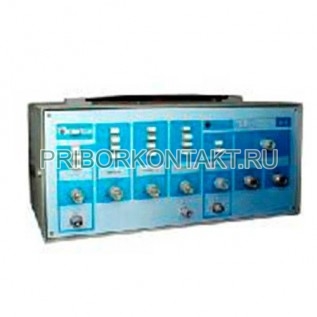

Источник временных сдвигов с внешним и внутренним запуском И1-8

И1-8

Источник временных сдвигов с внешним и внутренним запуском И1-8

Также этот источник может называться: И18, И1 8, И-18.

И1-8 источник временных сдвигов с внешним и внутренним запуском служит для измерения параметров измерителей временных интервалов и другой радиоэлектронной аппаратуры.

Прибор из ряда унифицированных источников прецизионных временных сдвигов.

Сфера применения: в измерительно-информационных системах.

Технические характеристики И1-8:

Диапазон измерения - от 0 с до 1 с.

Погрешность измерения - ±(5·10^-7 Тсдв+0,5·10^-9).

Мгновенная нестабильность выходных импульсов относительно запускающих - не более ±(2·10^-8 Тсдв+0,2 нс).

Частота повторения выходных импульсов - от 1·10^-3 кГц до 100 кГц.

Минимальный интервал между соседними запускающими импульсами - не менее 100 мкс.

Задержка между внешним запускающим и опорным импульсами - не более 350 нс.

Характеристика импульсов:

- частота следования - до 10 кГц;

- полярность - положительная и отрицательная;

- длительность фронта - 15 нс;

- крутизна фронта - не менее 0,26 В/нс;

- амплитуда - от 0,8 В до 10 В.

Сопротивление входа запуска источника - не менее 50 Ом.

Параметры выходных опорных и задержанных импульсов:

- полярность - положительная и отрицательная;

- длительность фронта - не более 4 нс;

- длительность импульса - от 20 нс до 250 нс;

- амплитуда (плавно регулируемая) - от 2 В до 10 В.

Режим запуска изделий источники И1-8 - внешний и внутренний.

Источники используют программное управление.

Габаритные размеры - 490×135×475 мм.

Масса - 20 кг.

Предприятие-изготовитель предоставляет гарантию соответствия источников И1-8 всем требованиям технических условий при соблюдении потребителем правил и условий эксплуатации, хранения и транспортирования, установленных документацией по эксплуатации.
