Установка для калибровки генераторов шума Г1-2

Г1-2

Установка для калибровки генераторов шума Г1-2

Также этот прибор может называться: Г12, Г1 2, g1-2, g1 2, g12.

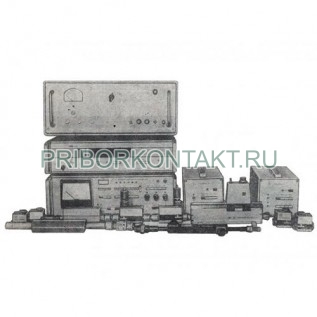

Г1-2 установка для калибровки генераторов шума предназначена для измерения относительной шумовой температуры генераторов шума методом сравнения с характеристиками образцового генератора шума.

В состав установки Г1-2 входят:

- индикатор коэффициента шума Я8Х-263;

- блок аттенюатора; модулятор генератора шума;

- генератор шума;

- трансформатор согласующий Э1-46;

- преобразователь частоты;

- ответвитель направленный ЦЮ2.243.285;

- ответвитель направленный ЦЮ2.243.285-0,1;

- ответвитель направленный ЦЮ2.243.285-0,2.

Для включения Г1-2 дополнительно требуется внешний гетеродин, рассчитанный на те же частоты, на которых производится калибровка генераторов шума. В качестве гетеродина в зависимости от частоты калибровки используются высокочастотные генераторы сигналов.

Технические характеристики Г1-2:

Диапазон частот измерения - от 0,4 ГГц до 4 ГГц.

Волновое сопротивления канала 16×6,95 мм - 50 Ом.

Коэффициент шума установки - 15 кТ₀.

Пределы измерения ОШТ генератора шума - от 5 кТ₀ до 70 кТ₀.

Погрешность вносимая компаратором - 3,3%.

Погрешность калибровки генераторов шума в диапазоне частот:

- от 0,4 ГГц до 0,5 ГГц - 5,5%;

- от 0,5 ГГц до 4 ГГц - 4,8%.

Погрешность градуировки:

- коаксиальных генераторов шума - ±5,5%;

- волноводных генераторов шума на диапазоне от 0,5 ГГц до 4 ГГц - ±4,8%.

Общая масса прибора Г1-2 - не более 300 кг.

Масса и габаритные размеры блоков установки Г1-2 представлены в таблице:
