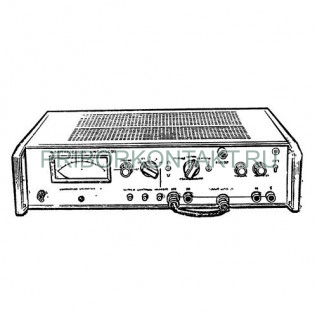

Формирователь импульсов И1-7

Также этот прибор может называться: И1 7, И17, i1-7, i1 7, i17, u1-7, u1 7, u17.

И1-7 формирователь импульсов предназначен для формирования импульсных сигналов прецизионной амплитуды. Выдает импульсы положительной и отрицательной полярности прямоугольной и экспоненциальной формы.

Формирователи импульсов И1-7 используются в качестве источников импульсных сигналов для калибровки измерителей параметров видеоимпульсов, импульсных вольтметров и других импульсных устройств.

Технические характеристики И1-7:

Длительность:

- прямоугольных импульсов - 5 нс; 10 нс; 30 нс; 0,1 мкс;

- фронта импульсов - не более 0,5 нс.

Диапазон амплитуд импульсов - от 10 мВ до 10 В.

Частота следования импульсов - от 20 Гц до 100 Гц.

Пределы диапазона амплитуды импульсов - 0,03 В; 0,1 В; 1 В; 3 В; 10 В.

Диапазон амплитуд импульсов при использовании внешнего источника зарядного напряжения - не более 100 В.

Погрешность установки длительности - ±(5+0,05/τ·100)%.

Погрешность установки амплитуды в диапазоне от до 10 мВ до 10 В:

- с встроенным вольтметром - 4% от предела шкалы;

- с внешним цифровым вольтметром класса не более 0,2 с учетом поправки - 1% от предела шкалы.

Погрешность установки амплитуды в диапазоне от 10 В до 100 В - 10%.

Потребляемая мощность И1-7 - 20 В·А.

Питание от сети переменного тока:

- частотой - 50±0,5 Гц;

- напряжением - 220±22 В.

Габаритные размеры - 490×135×355 мм.

Масса - не более 15 кг.

Принцип действия основан на методе формирования импульсов на длинной линии с применением ртутного переключателя.

Конструктивное исполнение: на полупроводниковых приборах с применением печатного монтажа.

Условия эксплуатации И1-7:

Температура окружающего воздуха - от +10° С до +35° С.

Относительная влажность при +20° С - до 80%.
