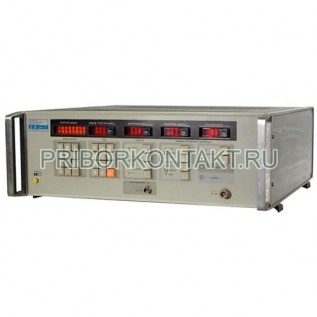

И1-17 - импульсный калибратор для контроля переходных характеристик (ПХ) У-трактов осциллографов 1-4-го классов точности и линейных четырехполюсников в полосе частот 0-10 МГц. Прибор рассчитан на работу как в составе автоматизированной измерительной системы, так и в автономном режиме. Возможные варианты обозначения: И117, И-1-17, И 1 17, И1 17.

Назначение и области применения

Калибратор И1-17 применяют для проверки метрологических характеристик осциллографов по переходной характеристике и для испытаний линейных трактов - видеоусилителей, аттенюаторов и других узлов с полосой частот 0-10 МГц. Прибор позволяет оценивать параметры ПХ непосредственно по форме импульса на входе/выходе исследуемого устройства, что удобно при наладке, ремонте и периодическом контроле.

Измеряемые параметры ПХ

• время нарастания;
• время установления;
• выброс на вершине;
• неравномерность вершины;
• наклон вершины.

Управление и интеграция в АИС

В генераторе И1-17 предусмотрены режимы ручного управления и внешнего программного управления параметрами через КОП. В составе прибора применен программируемый микропроцессор, что упрощает использование в АИС контроля метрологических характеристик и автоматизацию измерительных процедур.

Режимы работы и параметры импульсов

И1-17 формирует одинарную последовательность импульсов положительной и отрицательной полярности в двух режимах, отличающихся быстродействием и уровнем амплитуды.

Режим 1

Режим 2

Точностные и эксплуатационные характеристики

Совместимость и замены

• Замещает прибор И1-11.
• Рекомендуемая замена - К2С-62.

Преимущества применения

• Контроль ключевых параметров ПХ осциллографических У-трактов в полосе 0-10 МГц с возможностью автоматизации измерений.
• Два режима генерации позволяют выбирать между быстрым фронтом и более "мягким" импульсом под конкретную методику.
• Нормированные параметры вершины (выброс и неравномерность) упрощают оценку искажений линейных трактов.
• Поддержка управления через КОП и микропроцессорная реализация удобны для включения в АИС и повторяемых поверочных процедур.
