Установка для поверки вольтметров В1-15

В1-15

Установка для поверки вольтметров В1-15

Также этот прибор может называться: В115, В1 15, В-115, В 115, b1-15, b115, b1 15.

В1-15 установка для поверки вольтметров предназначается для определения погрешности показаний высокочастотных вольтметров.

Установки для поверки вольтметров В1-15 используются в качестве калиброванного источника напряжений для градуировки осциллоскопов, преобразователей высокочастотных напряжений переменного тока в напряжение постоянного тока и т.д.

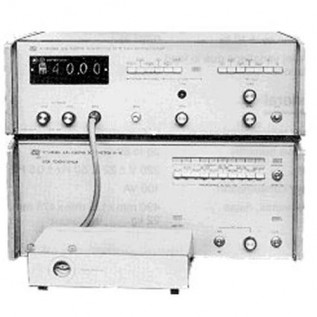

В состав установки входят: блок измерительный с цифровой индикацией, блок генераторный и делитель напряжения.

Технические характеристики В1-15:

Диапазон выходных напряжений переменного тока - от 3 мВ до 3 В.

Номинальное значение выходных напряжений - 3 мВ; 10 мВ; 30 мВ; 100 мВ; 300 мВ; 1 В; 3 В.

Пределы плавной регулировки номинальных значений выходных напряжений - ±30%.

Диапазон частот выходных напряжений - от 30 МГц до 1 ГГц.

Фиксированные значения выходных напряжений - 30 МГц; 50 МГц; 75 МГц; 100 МГц; 150 МГц; 300 МГц; 600 МГц; 700 МГц; 800 МГц; 1000 МГц.

Погрешность фиксированных частот - ±3%.

Основная погрешность номинальных значений выходного напряжения - от 0,5% до 6%.

Рабочий диапазон температур В1-15 - от +5° С до +40° С.

Дополнительная погрешность выходных напряжений на каждые 10° С отклонения температуры воздуха от (20±5)° С в рабочем интервале - не более 0,5 значения основной погрешности.

Время установления выходного напряжения - не более 3 с.

Коэффициент гармоник - от 0,15% до 1,5%.

Дистанционное управление установкой от внешнего кода.

Выход информации в коде 8-4-2-1 на цифропечать.

Параметры проверяемых вольтметров:

- входное сопротивление на частоте до 100 МГц - не менее 10 кОм;

- входная емкость на частоте до 300 МГц - не более 5 пФ;

- входная емкость на частоте до 1000 МГц - не более 3 пФ.

Время самопрогрева - 30 мин.

Напряжение сети питания - 220 В; 115 В.

Частота сети питания - 50 Гц; 400 Гц.

Потребляемая мощность установок - 110 В·А.

Габаритные размеры:

- блока измерительного - 488×173,5×475 мм;

- блока генераторного - 488×213,5×475 мм;

- делителя напряжения - 244×84×150 мм.

Масса В1-15:

- блока измерительного - не более 16,5 кг;

- блока генераторного - не более 27 кг;

- делителя напряжения - не более 2,5 кг.

Установка В1-15 работает с внешним генератором высокой частоты в режиме плавной настройки, а также с внешним источником постоянного опорного напряжения для непрерывной установки выходного напряжения.

Установки В1-15 выполнены на полупроводниковых приборах и микросхемах с применением печатного монтажа.
