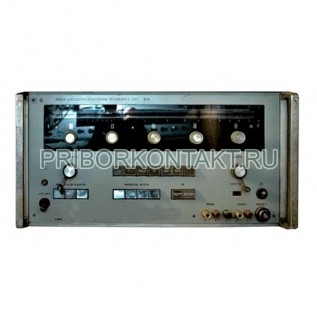

Вольтметр В1-9 дифференциальный для поверки вольтметров

Вольтметр В1-9 дифференциальный для поверки вольтметров

Дифференциальный вольтметр В1-9 предназначен для поверки вольтметров и преобразователей переменного тока. Прибор может применяться как источник высокостабильного калиброванного синусоидального напряжения переменного тока, удобный для метрологических работ и наладки измерительных трактов.

Также встречаются обозначения: В19, В1 9, b1-9, b1 9, b19.

Назначение и области применения

• поверка и калибровка вольтметров переменного тока и преобразователей;
• формирование опорного калиброванного напряжения при настройке измерительных стендов;
• контроль характеристик измерительных каналов в лабораторных условиях.

Функции и особенности

• диапазон выходного напряжения 100 мкВ-100 В с переключаемыми поддиапазонами 1 мВ, 10 мВ, 100 мВ, 1 В, 10 В, 100 В;
• возможность расширения диапазона до 100 мкВ-1000 В при работе с усилителем типа Я1В-22;
• диапазон частот 20 Гц-100 кГц с ручным управлением поддиапазонами (20-100 Гц, 100-1000 Гц, 1-10 кГц, 10-100 кГц);
• дистанционное управление поддиапазонами выходного напряжения и установкой фиксированных частот;
• плавная установка частоты в пределах диапазона;
• фиксированные частоты в режиме дистанционного управления: 20, 40, 60, 80, 100, 200, 400, 600, 800 Гц; 1, 2, 4, 6, 8, 10, 20, 40, 60, 80, 100 кГц;
• диапазон отклонения выходного напряжения от номинального значения - ±(0,01-3)% (предусмотрены поддиапазоны 0,3% и 3%).

Погрешность установки выходного напряжения

Дополнительные метрологические параметры

• погрешность установки частоты: в ручном режиме ±(5 + 0,5·fк/f)%, в дистанционном режиме ±10%;
• коэффициент четных гармоник выходного напряжения - не более 0,06%, нечетных - не более 0,05%;
• ток нагрузки калибратора: не более 10 мкА на поддиапазонах 1 мВ, 10 мВ, 100 мВ; не более 10 мА на поддиапазонах 1 В, 10 В, 100 В;
• время установления выходного напряжения - не более 15 с.

Конструкция и эксплуатационные особенности

• габаритные размеры - 490x225x475 мм;
• масса - 38 кг;
• соответствие ТУ ЯЫ2.761.005.

Преимущества применения

• широкий диапазон частот 20 Гц-100 кГц и стабильное синусоидальное выходное напряжение для поверочных работ;
• удобство метрологической настройки за счет фиксированных частот и дистанционного управления;
• возможность работы в составе стенда с расширением по напряжению до 1000 В при использовании усилителя Я1В-22.
