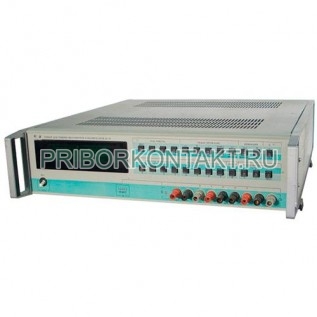

Вольтметр-калибратор постоянного тока В1-18/1

Также этот прибор может называться: В1181, В1 18 1, В1-18-1, В1/18/1, В1-181, v1-18/1, v1181, v1 18 1, v1 181.

В1-18/1 вольтметр-калибратор постоянного тока представляет собой образцовый прецизионный прибор, предназначенный для поверки и метрологических исследований широкой номенклатурной группы приборов постоянного тока как в составе автоматизированных систем, взаимодействующих через канал общего пользования, так и автономно.

В режимах ручного, дистанционного, автоматического и программного управления калибраторы В1-18/1 обеспечивают:

- воспроизведение напряжений постоянного тока;

- измерение напряжений постоянного тока;

- измерение приращений (отклонений) напряжения постоянного тока;

- математическую обработку и статистический анализ результатов измерений (операции умножения, вычитания, усреднения, регистрацию экстремальных и средних значений по серии измерений);

- диагностику неисправностей и метрологического состояния прибора;

- автокалибровку (автоматическую самоповерку прибора);

- агрегатирование в автоматизированные системы и комплексы многоцелевого назначения на основе стандартного интерфейса - канала общего пользования;

- регистрацию на внешний самопишущий прибор информации цифрового индикатора.

Технические характеристики В1-18/1:

Диапазон воспроизведения напряжений постоянного тока - от ±1 мкВ до ±11,999999 В.

Диапазон измерения напряжений постоянного тока - от ±0,1 мкВ до ±1000 В.

Диапазон измерения приращений (отклонений) напряжения постоянного тока:

- в абсолютных единицах - от ±0,1 мкВ до ±1000 В;

- в относительных единицах - от ±0,00001% до 99,99999%.

Предел допускаемой основной погрешности измерения (воспроизведения) напряжения В1-18А/1 при температуре от 15° С до 25° С:

где U - измеряемое (воспроизводимое) напряжение; Uп - напряжение, равное установленному пределу измерения или воспроизведения.

Дополнительная погрешность прибора от изменения температуры на каждый градус:

Предел дополнительной погрешности от измерения напряжения питания на 10% от нормального значения - ±0,0002%.

Изоляция выходных клемм от корпуса - не менее 10¹⁰ Ом.

Программа автокалибровки:

- в режиме воспроизведения напряжения и на пределе 10 В - короткая;

- в режиме измерения напряжений на пределах 100 В и 1000 В - полная.

Продолжительность автокалибровки В1-18/1:

- по полной программе - 3 мин;

- по короткой программе - 50 с.

Запуск автокалибровки:

- автоматический через 0,5 ч после включения прибора в сеть (первая регламентная калибровка) - по полной программе;

- автоматический через 2 ч после включения прибора в сеть (первая регламентная калибровка) - по полной программе;

- ручной по желанию оператора - по полной или короткой программе в зависимости от установленного режима.

Время установления рабочего режима - не более 2 ч.

Время непрерывной работы в диапазоне температур:

- до +30° С - не ограничивается;

- выше +30° С (до +40° С) - 24 ч.

Наработка на отказ - не менее 10 000 ч.

Гамма-процентный ресурс при γ=90% - не менее 10 000 ч.

Гамма-процентный срок службы при γ=90% - не менее 15 лет.

Гамма-процентный срок сохраняемости при γ=90% - не менее 10 лет.

Среднее время ремонта - не более 8 ч.

Межповерочный интервал τ при вероятности отсутствия скрытых отказов (τ=0,95) - 12 мес.

Габаритные размеры приборов вольтметры В1-18/1:

- прибора - 490×135×558 мм;

- укладочного ящика прибора - 575×245×655 мм;

- укладочного ящика принадлежностей - 445×115×273 мм;

- транспортного ящика - 705×522×757 мм.

Масса:

- прибора - не более 16,8 кг;

- укладочного ящика с прибором - не более 30 кг;

- укладочного ящика с принадлежностями - не более 5 кг;

- транспортного ящика с прибором - не более 60 кг.

Условия эксплуатации В1-18/1:

Рабочие:

Окружающая температура - от +5° С до +40° С.

Относительная влажность:

- при температуре до +25° С - не более 80%;

- при температуре выше +25° С - 70%.

Атмосферное давление - от 720 мм рт. ст. до 780 мм рт. ст.

Напряжение сети - от 198 В до 242 В.

Нормальные:

Окружающая температура - от +15° С до +25° С.

Относительная влажность - не более 70%.

Атмосферное давление - от 720 мм рт. ст. до 780 мм рт. ст.

Напряжение сети - от 215,6 В до 224,4 В.

Частота сети вольтметра-калибратора В1-18/1 - от 49 Гц до 51 Гц.

Потребляемая мощность - не более 80 В·А.
