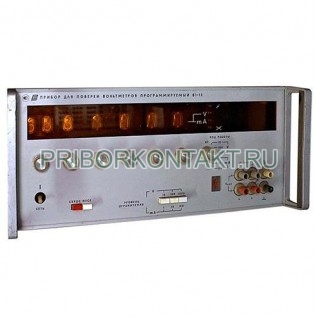

Прибор В1-13 для поверки вольтметров программируемый

Прибор для поверки вольтметров программируемый В1-13

В1-13 - программируемый поверочный прибор для работы с электроизмерительными средствами постоянного тока. В документации и запросах встречаются варианты обозначения: В113, В1 13, b1-13, b1 13, b113. Основное назначение - формирование калиброванных напряжений и токов при поверке, а также метрологическом контроле приборов в составе автоматизированных поверочных систем.

Назначение и применение

Прибор В1-13 предназначен для поверки вольтметров и других электроизмерительных приборов постоянного тока. Типовой сценарий - работа в автоматизированных поверочных комплексах, где требуется дистанционная установка выходных значений. При ручном управлении В1-13 может применяться как автономное поверочное средство, а также как широкодиапазонный цифро-аналоговый преобразователь для стендовых задач.

Функции и конструктивные особенности

• Программируемая установка калиброванных уровней напряжения и тока.
• Дистанционное управление по сигналам в позиционном коде 8-4-2-1.
• Изолированный выход - гальваническая развязка от корпуса и цепей управления на рабочее напряжение до 1000 В.
• Быстрое установление выходных режимов - достижение погрешности ±0,001% не более чем за 5 с.

Режим источника калиброванных напряжений

В режиме воспроизведения напряжения В1-13 обеспечивает малое выходное сопротивление и допускает работу с различной нагрузкой, включая поверку высокоомных входов и проверку измерительных трактов.

• Выходное сопротивление - 0,001 Ом.
• Максимальный ток нагрузки - 110 мА при напряжении до 100 В; 11 мА при напряжении до 1000 В.
• Дрейф выходного напряжения за 8 ч - не более ±(0,002 + 0,00015 Uк/U) %.
• Дрейф выходного напряжения за 2000 ч - не более ±(0,004 + 0,0004 Uк/U) %.

Точность установки выходного напряжения

Режим источника калиброванных токов

В режиме генерации калиброванных токов прибор позволяет задавать ток в широком диапазоне с привязкой к трем поддиапазонам, что удобно при поверке микроамперметров, измерительных усилителей и входов АЦП по току.

• Диапазон установки калиброванных значений тока - 1 нА-100 мА.
• Поддиапазоны - 1 мА, 10 мА, 100 мА.
• Основная погрешность установки тока - ±(0,015 + 0,001 Iк/I) %.
• Максимальное напряжение на нагрузке - 1000 В при токе до 10 мА; 100 В при токе свыше 10 мА.

Эксплуатационные параметры

Преимущества применения

• Подходит для автоматизированной поверки благодаря программируемому управлению и стабильности выходных параметров.
• Широкие возможности по напряжению и току - удобно закрывать несколько методик поверки одним прибором.
• Развязанный выход до 1000 В повышает устойчивость к помехам и упрощает включение в сложные стенды.
• Низкое выходное сопротивление 0,001 Ом снижает влияние нагрузки при воспроизведении напряжения.
