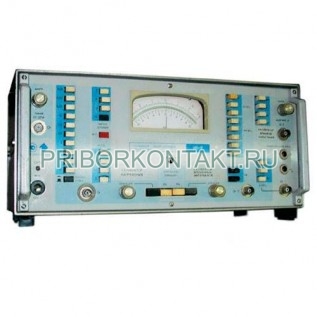

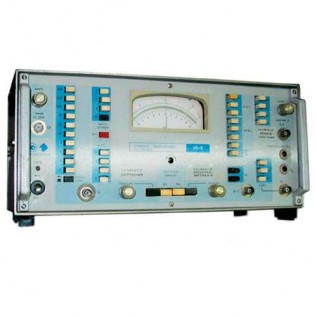

Импульсный измеритель мгновенных напряжений И1-10

И1-10

Импульсный измеритель мгновенных напряжений И1-10

Также этот прибор может называться: И1 10, И110, И 110, И-110, i1-10, i1 10, i110.

И1-10 измеритель мгновенных напряжений импульсный предназначен для настройки, контроля и поверки радиотехнических устройств в цеховых и лабораторных условиях.

Импульсные измерители мгновенных напряжений И1-10 работают в автоматическом и ручном режимах.

Технические характеристики И1-10:

Диапазоны измерения мгновенных напряжений:

- для 10 В - от 0,1 В до 9,95 В;

- для 100 В - от 9,95 В до 99,5 В;

- с внешним источником компенсационного напряжения - от 10 В до 150 В.

Параметры мгновенных напряжений:

- полярность - любая;

- длительность - от 0,05 мкс до 10 мс;

- частота следования - от 50 Гц до 10 МГц.

Параметры переходной характеристики измерительного тракта И1-10:

- время нарастания - 5 нс;

- выброс - 5%;

- время установления - 25 нс.

Временная разрешающая способность И1-10 - 10 нс.

Параметры запускающего импульса:

- полярность - любая;

- амплитуда - от 0,1 В до 10 В;

- частота - от 50 Гц до 10 МГц.

Задержка - от 0,5 мкс до 10 мс.

Имеется выход для подключения ЦПМ и ЭВМ, что позволяет использовать прибор в ИИС.

Габаритные размеры И1-10 - 488×383×695 мм.

Масса:

- блока измерительного - не более 20 кг;

- блока питания - не более 24 кг.
