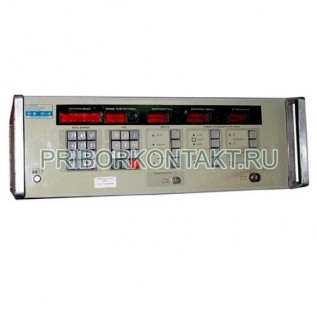

Генератор испытательных импульсов И1-18

Генератор испытательных импульсов И1-18

И1-18 - генератор испытательных импульсов для метрологического контроля переходных характеристик (ПХ) осциллографов классов точности 2-4 в полосе частот 0-100 МГц. Прибор рассчитан на использование в составе автоматизированных измерительных систем (АИС) и может применяться как автономный источник калиброванных импульсов. Встречающиеся варианты обозначения: И118, И1 18, И-1-18, И 1 18, i1-18, i118, i1 18, u1-18, u1 18, u118.

Назначение и области применения

Генератор И1-18 предназначен для проверки параметров ПХ осциллографов при разработке, серийном выпуске и эксплуатации. Прибор также используют для контроля ПХ линейных четырехполюсников с заданной полосой пропускания и для калибровки временных интервалов при отработке и исследовании радиотехнических устройств общего и специального назначения.

Контролируемые параметры ПХ

• время нарастания;
• время установления;
• выброс на вершине;
• неравномерность вершины;
• спад вершины (при закрытом входе).

Запуск и синхронизация

Прибор поддерживает внутренний и внешний запуск, а также однократный ручной пуск. Синхросигнал выдается отдельным выходом и используется для устойчивой привязки измерений по времени.

• Период импульсов при внутреннем запуске - 0,01-99,99 мс, дискретность 0,01 мс.
• Погрешность установки периода повторения в рабочих условиях - не более 1%.
• Внешний запуск - импульсы обеих полярностей амплитудой 0,5-5 В, с длительностью фронта не более 0,03 мкс и периодом повторения не менее 10 мкс.
• Сопротивление входа внешнего запуска - 50±10 Ом.
• Синхроимпульсы положительной полярности, длительность 0,1-0,3 мкс.
• Амплитуда синхроимпульсов: до 1 В на нагрузке 50±5 Ом; до 3 В на нагрузке 500±50 Ом.
• Длительность фронта синхроимпульсов - не более 10 нс.
• Выброс на вершине, неравномерность вершины и в паузе синхроимпульсов - не более 10% амплитуды синхроимпульса.

Коэффициент отражения от выхода прибора - не более 0,15.

Режим 1

В режиме 1 при внешнем и внутреннем запуске И1-18 формирует одинарную последовательность импульсов положительной или отрицательной полярности (переключаемой) со скважностью 100±10 и более 100.

Режим 2

В режиме 2 при внешнем и внутреннем запуске И1-18 формирует одинарную последовательность импульсов положительной или отрицательной полярности (переключаемой) со скважностью 10±1 и более 10.

При однократном пуске прибор формирует импульс длительностью, равной времени нажатого состояния кнопки однократного пуска - от 10 с до 15 с. Спад вершины импульса длительностью до 10 с не превышает 1% амплитуды.

Электробезопасность и изоляция

• Испытательное напряжение между закороченной цепью сети и корпусом в нормальных условиях - 1500 В, 50 Гц.
• Испытательное напряжение при повышенной влажности - 900 В, 50 Гц.
• Сопротивление изоляции: не менее 100 МОм (нормальные условия), не менее 10 МОм (повышенная температура), не менее 2 МОм (повышенная влажность).
• Сопротивление между зажимом защитного заземления и доступными металлическими нетокопроводящими частями - не более 0,5 Ом.

Конструктивные данные

Условия эксплуатации и механическая стойкость

Рабочие условия: температура от +5°C до +40°C, относительная влажность при +25°C до 98%. Предельные условия: температура от -60°C до +50°C, относительная влажность при +25°C до 98%.

• Пиковое ударное ускорение многократных механических ударов - 98 м/с².
• Синусоидальная вибрация без упаковки и амортизации: частота 1-200 Гц, амплитуда ускорения 19,6 м/с².

Преимущества применения

• Подходит для АИС метрологического обеспечения осциллографов 2-4 классов точности в полосе 0-100 МГц.
• Два режима генерации позволяют выбрать быстрый фронт (до 0,85 нс) или более длительные импульсы до 9999 мкс.
• Широкие диапазоны регулирования периода, длительности и задержки с дискретностью до 0,01 мкс/мс обеспечивают воспроизводимость методик.
• Нормированные параметры формы импульса и коэффициент отражения до 0,15 упрощают контроль СВЧ и широкополосных трактов.
