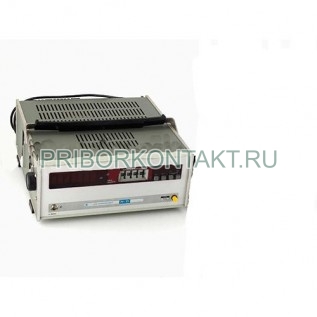

Прибор для поверки ваттметров М1-25

М1-25

Прибор для поверки ваттметров М1-25

Также этот прибор может называться: М125, М1 25, m1-25, m125, m1 25.

М1-25 прибор для поверки ваттметров предназначен для градуировки, первичной и периодической поверки ваттметров и первичных приемных преобразователей СВЧ-сигналов.

Калибратор М1-25 относится к образцовым средствам измерения первого разряда.

Сфера применения: метрологическое обеспечение образцовых и рабочих средств измерения СВЧ-мощности при их разработке, выпуске и эксплуатации.

Технические характеристики М1-25:

Диапазон частот - от 37,5 ГГц до 78,33 ГГц.

Сечение волноводного тракта - 5,2×2,6 мм; 3,6×1,8 мм.

Диапазон измерения падающей мощности - от 0,1 мВт до 10 мВт.

Пределы допускаемой основной погрешности измерения падающей мощности - ±2%.

Модуль эффективного коэффициента отражения СВЧ-выхода - 0,03.

КСВН входа - 1,4.

Режимы работы М1-25:

- измерение без усреднения;

- измерение с усреднением 10 и 100 результатов;

- установка нуля;

- тестирование.

Время установления показаний в режиме измерений без усреднения - 10 с.

Потребляемая мощность - 80 В·А.

Габаритные размеры:

- измерительного блока - 335×130×350 мм;

- приемного преобразователя - 332×115×73 мм.

Масса М1-25:

- измерительного блока - 7 кг;

- приемного преобразователя - 2,5 кг.

Принцип действия основан на разделении СВЧ-сигнала на два: первый, опорный СВЧ-сигнал, автоматически замещается эквивалентной по тепловому воздействию мощностью постоянного тока, а второй поступает на выход приемного преобразователя и является измерительным сигналом для поверяемых ваттметров или их приемных преобразователей.

Приборы М1-25 используют встроенный микропроцессор, обеспечивающий:

- автоматическую установку нуля;

- автоматическую калибровку;

- автоматическое введение поправочных коэффициентов с передней панели путем набора их значений на кодовом переключателе;

- усреднение результатов 10 и 100 измерений;

- прямой цифровой отсчет СВЧ-мощности;

- самодиагностику;

- адаптацию к величине измеряемого сигнала;

- дистанционное управление и передачу результатов по КОП.
