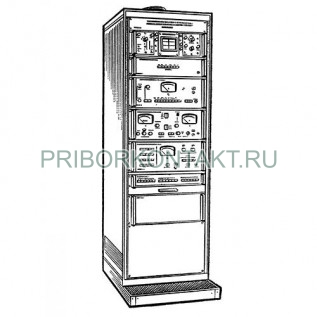

Измеритель качественных показателей СК2-13

Также этот прибор может называться: СК2 13, СК213, СК2-1з, ck2-13, ck213, ck2 13, sk2-13, sk213, sk2 13.

СК2-13 измеритель качественных показателей АМ сигналов вещательных передатчиков предназначен для контроля модуляционных параметров АМ вещательных передатчиков в радиоцентрах и лабораториях - коэффициента нелинейных искажений, уровня шума и фона, частотной характеристики тракта.

Измерители СК2-13 используются для наблюдения демодулированного НЧ сигнала и высокочастотного АМ колебания при его подаче непосредственно на осциллограф.

В состав измерителя входят - измеритель коэффициента амплитудной модуляции С2-12, измеритель нелинейных искажений и шумов С6-4, низкочастотный генератор Г3-55, осциллограф С1-59, блок коммутации и согласующее устройство.

Технические характеристики СК2-13:

Диапазон частот:

- несущих - от 0,15 МГц до 30 МГц;

- модулирующих - от 30 Гц до 15 кГц.

Диапазон модулирующих частот - от 0,03 кГц до 15 кГц.

Чувствительность:

- по входу ВЧ - от 1 В до 10 В; от 10 В до 30 В;

- по входу НЧ - от 9,5 В до 15 В.

Пределы измерения коэффициента амплитудой модуляции для СК2-13:

- вниз - от 10% до 100%;

- вверх - от 10% до 110%.

Основная погрешность измерения АМ на частоте модуляции 1 кГц - ±3%.

Дополнительная погрешность в диапазоне модулирующих частот в диапазоне от 0,03 кГц до 15 кГц - ±3%.

Собственный коэффициент гармоник СК2-13:

- на глубине модуляции 50% - 0,5%;

- на глубине модуляции 90% - 1%.

Погрешность измерения уровня фоновой и шумовой составляющих до -70 дБ - 4%.

Минимальный разнос частот и помехи, при которых сохраняются параметры аппаратуры - ±40 кГц.

Звуковой генератор Г3-55 к измерителям СК2-13:

- диапазон фиксированных частот - 30 Гц; 50 Гц (60 Гц); 100 Гц (120 Гц); 200 Гц; 300 Гц; 400 Гц; 1000 Гц; 2000 Гц; 4000 Гц; 5000 Гц; 6000 Гц; 7000 Гц; 8000 Гц; 8500 Гц; 10 000 Гц; 12 000 Гц; 15 000 Гц; 20 000 Гц;

- погрешность по частоте и ее стабильность - ±1,5%;

- выходное напряжение на нагрузке 600 Ом - не более 8 В;

- погрешность установки уровня выходного напряжения - ±2,5%;

- гармоничное искажения - от 0,05% до 0,15%.

Измеритель нелинейных искажений С6-4/1:

- пределы измерения коэффициента нелинейных искажений на фиксированных частотах 30 Гц; 60 Гц (50 Гц); 120 Гц (100 Гц); 400 Гц; 1000 Гц; 2000 Гц; 5000 Гц; 7000 Гц - от 0,2% до 30%;

- погрешность измерения коэффициента нелинейных искажений - 7,5±2,5%.

Среднеквадратическое значения входного сигнала:

- в диапазоне частот - от 0,02 кГц до 200 кГц;

- в пределах - 0,1 мкВ до 30 В;

- с погрешностью - не более ±4%.

Осциллограф С1-59 к измерителю СК2-13:

- диапазон частот - от 0 до 1 МГц;

- чувствительность - 5 мм/мВ;

- диапазон длительностей развертки - от 1 мкс/см до 1 с/см;

- неравномерность частотной характеристики - 3 дБ;

- погрешность измерения амплитуд - ±10%;

- входное сопротивления - 1 МОм;

- входная емкость - 50 пФ.

Питание от сети переменного тока СК2-13:

- частотой - 50±5 Гц;

- напряжениям - 110±11 В; 220±22 В.

Потребляемая мощность - 190 В·А.

Габаритные размеры - не более 1250×1960×980 мм.

Масса - не более 300 кг.

Каждый прибор комплекта СК2-13 сохраняет свои характеристики в условиях ВЧ поля АМ передатчиков с напряженностью до 20 В/м при работе вне стройки и до 60 В/м при работе в стойке. Отдельные приборы комплекта можно использовать самостоятельно для различных измерений.

Условия эксплуатации СК2-13:

Температура окружающего воздуха - от +5° С до +50° С.

Относительная влажность при +30° С - до 98%.
