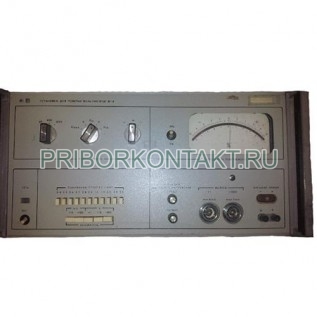

Установка для поверки вольтметров В1-8

Также эта установка может называться: В18, В1 8, В-18, b1-8, b18, b1 8.

В1-8 установка для поверки вольтметров предназначается для определения погрешности показаний аналоговых вольтметров постоянного и переменного тока в лабораторных условиях.

Установки В1-8 также применяются в качестве источника калиброванных напряжений для градуировки различных приборов.

Технические характеристики В1-8:

Диапазон выходного напряжения - от 10 мкВ до 300 В.

Номинальные среднеквадратические, максимальные и средневыпрямленные значения напряжения переменного тока и напряжения постоянного тока обеих полярностей - 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 1,5; 2,0; 2,5; 3,0.

Допустимое отклонение напряжения от номинального значения - от -5% до +5%; от -10% до +10%.

Основное погрешность номинальных выходных напряжений:

- на постоянном токе - не более ±(0,15+0,0003/U_ном);

- на переменном токе - не более ±(0,3+0,0003/U_ном).

Погрешность выходных напряжений установки при отклонении от номинального значения на ±5%:

- на постоянном токе - не более ±(0,25+0,0003/U_ном);

- на переменном токе - не более ±(0,4+0,0003/U_ном).

Погрешность выходных напряжений установки при отклонении от номинального значения на ±10%:

- на постоянном токе - не более ±(0,25+0,0003/U_ном);

- на переменном токе - не более ±(0,5+0,0003/U_ном).

Частота выходного напряжения переменного тока - 45 Гц; 400 Гц; 1000 Гц.

Погрешность фиксированных частот установок - не более ±5%.

Переменная составляющая выходного напряжения постоянного тока обеих полярностей, выраженная в процентах от номинального значения выходного напряжения - не более ±0,01%.

Коэффициент гармоник выходных напряжений переменного тока - не более 0,2%.

Дополнительная погрешность выходного напряжения вызванная отклонением температуры окружающего воздуха от 293±5 К (20±5° С) до любой температуры в пределах от 283 К (+10° С) до 308 К (+35° С) - не более значения основной погрешности установки на переменном токе и половины значения основной погрешности на постоянном токе на каждые 10° С изменения температуры.

Дополнительная погрешность выходных напряжений, вызванная отклонением напряжения питания частотой 50 Гц от номинального значения на ±10% и частотой 400 Гц на ±5% - не более половины основной погрешности.

Установка В1-8 позволяет производить поверку вольтметров с входным сопротивлением не менее 100 кОм.

Дополнительная погрешность выходных напряжений установки, вызванная подключением внешней нагрузки 100 кОм - не более +0,15%.

Постоянное выходное напряжение на гнезде для подключения внешнего прибора с входным сопротивлением не менее 1 МОм - 100 мВ ±2% при указателе шкалы погрешности установленном на конечные отметки шкалы +10% или -10%.

Время установления выходного напряжения - не более 10 с.

Время самопрогрева В1-8:

- в нормальных условиях - 30 мин;

- в рабочих условиях - 1 ч.

Время непрерывной работы - 8 ч.

Потребляемая мощность - не более 130 В·А.

Наработка на отказ - 3500 ч.

Срок службы установки для поверки вольтметров В1-8 - 10 лет.

Технический ресурс - 15 000 ч.

Габаритные размеры установки - 490×255×475 мм.

Масса установки - не более 30 кг.

Условия эксплуатации В1-8:

Нормальные условия:

- температура окружающего воздуха - 293±5 К (20±5° С);

- относительная влажность - 65±15%;

- атмосферное давление - 100±4 кПа (750±30 мм рт. ст.);

- напряжение сети питания - 220±4,4 В;

- частота сети питания - 50±0,5 Гц.

Рабочие условия установки:

- температура окружающего воздуха - от 283 К (10° С) до 308 К (35° С);

- относительная влажность воздуха при температуре 303 К (30° С) - до 90%;

- атмосферное давление - 100±4 кПа (750±30 мм рт. ст.);

- напряжение сети питания - 220±22 В; 220±11 В;

- частота сети питания - 50±0,5 Гц; 400 Гц.

Содержание гармоник - 5%.
