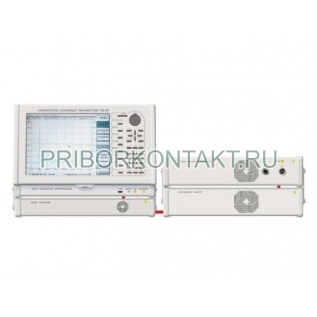

Измеритель шумовых параметров Х5-57

Также этот прибор может называться: Х5 57, Х557, kh5-57, kh5 57, kh557, x5-57, x5 57, x557.

Х5-57 измеритель шумовых параметров предназначен для измерения шумовых параметров СВЧ четырехполюсников.

Измерители Х5-57 представляют собой автоматизированную измерительную систему.

В комплект входят: управляющий компьютер (IBM совместимый, для жестких условий эксплуатации); системный источник питания с аккумуляторным резервированием; синтезатор частоты; измерительный модуль; комплект внешних устройств.

Панорамное однополосное измерение шумов в диапазоне частот - от 8 ГГц до 18 ГГц.

Коаксиальные измерительные СВЧ тракты - 7,03?3,04 мм; 3,5?1,52 мм.

Измерение коэффициента шума СВЧ устройств:

- в диапазоне - от 0 до 30 дБ;

- с погрешностью - не более ±0,15 дБ.

Измерение коэффициентов передачи СВЧ устройств в диапазонах - 0,6±0,2 дБ; 0,4±0,14 дБ.

Уровень собственного коэффициента шума - не более 6 дБ.

КСВН генератора шума для Х5-57:

- на частоте от 8 ГГц до 12 ГГц - не более 1,25;

- на частоте от 12 ГГц до 18 ГГц - не более 1,3.

Точность и поддержания частоты гетеродина за год - 0,3·10^-7?F, где F - установленная частота.

Параметры сигнала опорной частоты:

- номинальная частота - 10 МГц±80 Гц;

- стабилизированная мощность - 7±5 мВт.

Полоса пропускания - не более 2,5 МГц.

Максимальная стабилизированная мощность СВЧ сигнала - 10 мВт±2 дБ.

Диапазон значений произведения градуировки генераторов шума - от 2 кТ₀ до 100 кТ_0.

Многоуровневый алгоритм самодиагностики ускоряет процесс технического обслуживания.

Объединение блоков измерителя Х5-57 - интерфейс USB 2.0.

Потребляемая мощность - 200 В?А.

Питание от сети:

- с напряжением - 220±22 В;

- с частотой - 50±1 Гц.

Габаритные размеры:

- синтезатора частоты и измерительного блока - 360?230?80 мм;

- системного источника питания - 360?230?55 мм;

- персонального компьютера с плоским экраном - 360?230?80 мм.

Масса - не более 18,5 кг.

Измеритель Х5-57 применяется при измерении параметров малошумящих СВЧ усилителей, широко применяемых в связи, радиолокации, радиоастрономии. Они позволяют добиться предельной чувствительности приемных устройств на основе объективных результатов измерения.

Температура окружающего воздуха - от 0° С до +40° С.

Относительная влажность при +25° С - до 90%.

Атмосферное давление - от 630 мм рт. ст. до 800 мм рт. ст.
