Измеритель шумовых параметров Х5-20

Х5-20

Измеритель коэффициента шума Х5-20

Также этот прибор может называться: Х520, Х5 20, x5-20, x520, x5 20, kh5-20, kh520, kh5 20.

Х5-20 измеритель коэффициента шума предназначен для измерения коэффициентов шума и усиления по мощности СВЧ усилителей, интегральных схем и транзисторов, балансных смесителей.

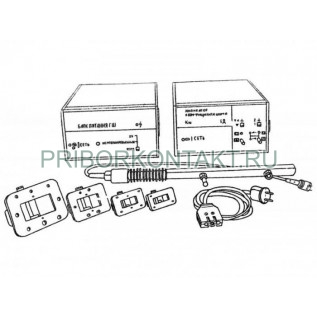

Измерители Х5-20 состоят из:

- унифицированных блоков: Я8Х-263, Я8Х-264;

- генераторов шума: Я5Х-267, Я5Х-268.

Сфера применения: для определения параметров радиоустройств и радиоэлементов при их разработке, серийном выпуске и эксплуатации.

Технические характеристики Х5-20:

Частотный диапазон - от 3,86 ГГц до 5,96 ГГц.

Диапазон промежуточных частот - от 10 МГц до 120 МГц.

Пределы измерения:

- коэффициент шума - от 1 ед до 100 ед.;

- коэффициент усиления - от 0 до 40 дБ;

- потерь преобразования - от 0 до 10 дБ.

Коэффициент шума измерителя Х5-20:

- до 4 ГГц - 100;

- от 4 ГГц до 5,96 ГГц - 25.

Погрешность измерений Х5-20:

- коэффициент шума - ±22%;

- коэффициент шума без учета импульсной работы - ±15%;

- коэффициент усиления - ±15%;

- потерь преобразования - ±20%.

Потребляемая мощность - 150 В·А.

В блоке преобразования частоты предусмотрен генератор шумового сигнала для компенсации шумов измерительного устройства.
